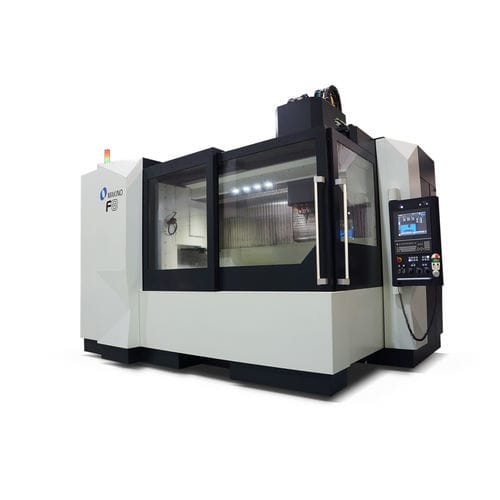

Обрабатывающий центр ЧПУ 3 оси F8

вертикальныйCAT50HSK-A 100

Обзор
Вертикальный обрабатывающий центр F8 разработан для обработки крупногабаритных деталей, обеспечивая жесткость, стабильность и точность, необходимые для черновой и чистовой обработки больших штампов, форм и медицинских компонентов. Удобный доступ упрощает наладку и переналадку, что снижает незавершенное производство (WIP) и общие сроки поставки.

Ключевые характеристики

• Стандартный шпиндель 50 hp, 10 000 об/мин (CAT50) с опцией HSK-A100 или высокоскоростной HSK-A63 для работ с формами/штампами
• Большая рабочая зона и максимальная грузоподъемность 2 500 кг для тяжёлых деталей
• Обратная связь по шкале и сердечно-охлаждаемые шарико-винтовые пары для минимизации теплового роста и поддержания точности в долгосрочной перспективе
• 30-позиционный инструментальный магазин с большой вместимостью; поддержка инструмента большого диаметра и веса
• Система управления Makino Professional 6 (Windows CE) с большим цветным сенсорным интерфейсом и функциями редактирования, похожими на ПК
• Опции: SGI.5 сервоконтроль и расширенное управление данными для сокращения времени цикла при обработке сложных полостей и стержней

Таблицы технических характеристик (как показано)
Метрическая шапка таблицы: Стол: 1 550 x 800 мм
X: 1 300 мм Y: 800 мм Z: 650 мм

Метрические технические характеристики:
Обороты шпинделя: 10 000
Конус шпинделя: CAT50 (HSK-A100 OPT)
Скорость быстрого перемещения: 24 000 mm/min
Подача при резании: 24 000 mm/min
Макс. габариты детали: 1 550 x 800 x 550 mm
Макс. грузоподъемность: 2 500 kg
Емкость ATC: 30 инструментов
Макс. диаметр инструмента: 200 mm
Макс. вес инструмента: 20 kg
Опциональная емкость ATC: Да

Англоязычная шапка таблицы: Стол: 61" x 31.5"
X: 51.2" Y: 31.5" Z: 25.6"

Технические характеристики (имперские эквиваленты):
Обороты шпинделя: 10 000
Конус шпинделя: CAT50 (HSK-A100 OPT)
Скорость быстрого перемещения: 945 ipm
Подача при резании: 945 ipm
Макс. габариты детали: 61" x 31.5" x 21.7"
Макс. грузоподъемность: 5 511 lbs
Емкость ATC: 30 инструментов
Макс. диаметр инструмента: 7.87"
Макс. вес инструмента: 44 lbs
Опциональная емкость ATC: Да

Управление, шпиндель и опции
Стандартная система управления: Makino Professional 6 (Windows CE) с большим цветным сенсорным интерфейсом и удобными меню. Стандартный шпиндель: 50 hp, 10 000 об/мин (CAT50). Опции: HSK-A100, HSK-A63 с частотой до 20 000 об/мин для форм/штампов. Доступны расширенное управление данными и сервоконтроль SGI.5 для сокращения времени цикла при обработке сложных форменных элементов.

Применения
Обработка крупногабаритных деталей, крупные детали штампов и форм, черновая и чистовая обработка форм, высокоскоростное/твердое фрезерование, медицинское производство и обработка сложной 3D-геометрии.

Технические характеристики

• Модель: F8 (Vertical 3-Axis)
• Стол (метрический): 1 550 x 800 mm; X: 1 300 mm, Y: 800 mm, Z: 650 mm
• Стол (имперский): 61" x 31.5"; X: 51.2", Y: 31.5", Z: 25.6"
• Мощность шпинделя (стандарт): 50 hp
• Скорость шпинделя (стандарт): 10 000 RPM
• Опциональный шпиндель: до 20 000 RPM (опция HSK-A63)
• Конус шпинделя: CAT50 стандартный (HSK-A100 опционально)
• Скорость быстрого перемещения: 24 000 mm/min (945 ipm)
• Подача при резании: 24 000 mm/min (945 ipm)
• Макс. деталь (метрическая): 1 550 x 800 x 550 mm
• Макс. деталь (имперская): 61" x 31.5" x 21.7"
• Макс. грузоподъемность: 2 500 kg (5 511 lbs)
• Емкость ATC: 30 инструментов (доступна опциональная емкость)
• Макс. диаметр инструмента: 200 mm (7.87")
• Макс. вес инструмента: 20 kg (44 lbs)
• Функции обратной связи и точности: шкальное позиционирование, сердечно-охлаждаемые шарико-винтовые пары для снижения теплового роста
• Система управления: Makino Professional 6 (Windows CE) с большим цветным сенсорным интерфейсом
• Расширенные опции: расширенное управление данными; Super Geometric Intelligence (SGI.5) сервоконтроль для сокращения времени цикла при обработке сложных форм
