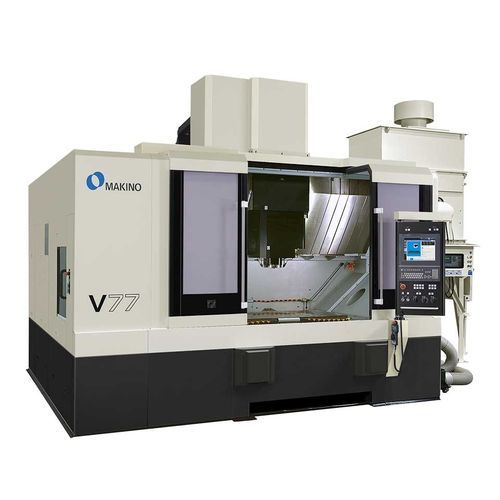

Обрабатывающий центр ЧПУ 3 оси V77 (40 Taper)

вертикальныйHSK A-63HSK-63

Обзор
Вертикальный обрабатывающий центр V77 сконструирован для минимизации тепловых деформаций и обеспечения микронного уровня точности при производстве пресс-форм, штампов и прецизионных деталей. Тепловые элементы управления включают систему подшипниковой смазки с охлаждением сердечника Makino и двойные щитки-ограждения для стабилизации геометрии шпинделя и повышения стабильности качества поверхности.

Применение
Подходит для обработки крупных и средних пресс-форм и штампов, полостей и сердечников из закаленной стали, а также прецизионных компонентов с жесткими геометрическими допусками и высокими требованиями к качеству поверхности. V77 (40 Taper) эффективно выполняет черновую и чистовую обработку с меньшими затратами и временем цикла по сравнению с универсальными станками.

Шпиндель, инструмент и магазин инструмента
Оснащается шпинделем с конусом CAT40 на 20 000 об/мин, опционно может быть оборудован интерфейсом HSK-A63 или HSK-F63 (30 000 об/мин). Стандартная ёмкость магазина 30 инструментов, опционно расширяема до 40 или 80. Время смены инструментов, максимальный диаметр и масса инструмента указаны в техническом блоке.

Система управления и производительность
Установлена система управления Makino Professional 6, обеспечивающая стабильную NC-платформу и графический интерфейс, ориентированный на оператора (большой цветной сенсорный экран). Продвинутое управление данными и серво Makino SGI.5 (Super Geometric Intelligence) сокращают время цикла при обработке пресс-форм, сложных полостей и сердечников (производитель заявляет до 40% улучшения по сравнению с многими другими технологиями управления).

Технические характеристики (метрические)
Стол: 1 400 x 700 mm
X: 1 200 mm Y: 700 mm Z: 650 mm
Обороты шпинделя: 20 000
Конус шпинделя: CAT40 (HSK-63 опц.)
Скорость быстрого перемещения: 20 000 mm/min
Подача резания: 20 000 mm/min
Макс. заготовка: 1 400 x 700 x 550 mm
Макс. нагрузка: 2 500 kg
Вместимость ATC: 30 (40 опц.)
Инструмент-инструмент: 5 сек
Макс. диаметр инструмента: 120 mm
Макс. вес инструмента: 8 kg
Опциональная ёмкость ATC: Да

Технические характеристики (имперские)
Стол: 55.1" x 27.6"
X: 47.2" Y: 27.6" Z: 25.6"
Обороты шпинделя: 20 000
Конус шпинделя: CAT40 (HSK-63 опц.)
Скорость быстрого перемещения: 787 in/min
Подача резания: 787 in/min
Макс. заготовка: 55.1" x 27.6" x 21.7"
Макс. нагрузка: 5 500 lbs
Вместимость ATC: 30 (40 опц.)
Инструмент-инструмент: 5 сек
Макс. диаметр инструмента: 4.7"
Макс. вес инструмента: 17.6 lbs
Опциональная ёмкость ATC: Да

Примечания
Стандартные и опциональные конфигурации (скорости шпинделя, размеры магазина, опции HSK) указаны в технических блоках. Машина делает акцент на температурном контроле и платформе управления, ориентированной на производительность оператора и высокую серво-эффективность.

Характеристики / технические спецификации

• Модель: V77 (40 Taper)
• Обороты шпинделя: 20 000
• Конус шпинделя: CAT40 (HSK-63 опционально)
• Опциональные интерфейсы шпинделя: HSK-A63 или HSK-F63 (опция 30 000 rpm)
• Ходы (метрические): X 1 200 mm; Y 700 mm; Z 650 mm
• Ходы (имперские): X 47.2"; Y 27.6"; Z 25.6"
• Скорость быстрого перемещения: 20 000 mm/min (787 in/min)
• Подача резания: 20 000 mm/min (787 in/min)
• Макс. габарит заготовки: 1 400 x 700 x 550 mm (55.1" x 27.6" x 21.7")
• Макс. нагрузка: 2 500 kg (5 500 lbs)
• Вместимость ATC: 30 стандарт (40 опционально; расширение до 80 доступно)
• Время инструмент-инструмент: 5 секунд
• Макс. диаметр инструмента: 120 mm (4.7")
• Макс. вес инструмента: 8 kg (17.6 lbs)
• Управление: Makino Professional 6 (графический touch-screen GUI)
• Собственная кинематика/серво: SGI.5 для сокращения времени цикла
• Термические/точностные особенности: core-cooled under-race lubrication; twin shield-style splash guards
