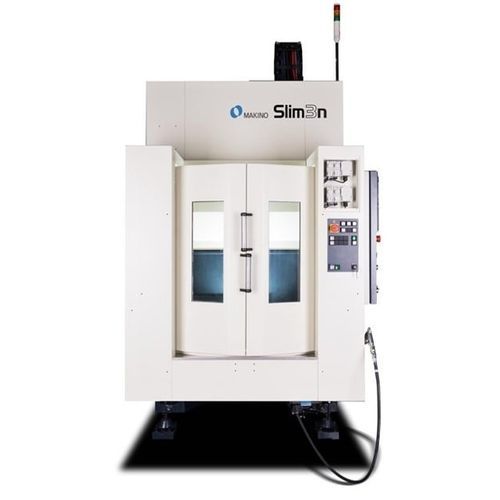

Обрабатывающий центр ЧПУ 3 оси Slim3n APC

вертикальныйHSK-A5026 инструментов

Обзор
Компактный вертикальный обрабатывающий центр, предназначенный для серийного производства. Slim3n APC от Makino оснащён встроенным сменщиком паллет (APC), что позволяет проводить подготовку на одной паллете параллельно обработке на другой, сокращая время переналадки и повышая производительность.

Конструкция и характеристики
Закрытая рамная конструкция, оптимизированная методом конечных элементов (FEA), с длинными опорными колоннами обеспечивает высокую жёсткость и сопротивление кручению для стабильной точности обработки. Технология шпинделя Makino направлена на жёсткость, постоянную преднагрузку, многоосевое балансирование и снижение тепловой деформации для минимизации вибраций. Доступны два варианта шпинделя: 16 000 об/мин (стандарт) и 8 000 об/мин (опция). Стандартный конус HSK-A50.

Конфигурация для производства
Машина оснащена 26-типовым магазином инструментов с безрукавным прямым захватом и встроенной дверью для надёжной и быстрой смены инструмента. Стандартно предусмотрены подача через сопло и промывка; конструкция наклонена для эффективной эвакуации стружки. Для больших объёмов стружки доступен задний подъёмной конвейер (Lift Up Chip Conveyor). Быстрые перемещения и режимы подачи обеспечивают поддержку высокоскоростных производственных циклов.

Технические характеристики (метрические)
Палета: 550 mm x 300 mm
Ход X / Y / Z: X: 500 mm, Y: 400 mm, Z: 400 mm
Обороты шпинделя: 16 000 (опция 8 000)
Конус шпинделя: HSK-A50
Быстроходный перемещение: 50 000 mm/min
Подача при резке: 1 - 20 000 mm/min
Макс. заготовка: ⌀1 200 mm x 475 mm (с ограничениями)
Макс. нагрузка: 400 kg
Вместимость ATC: 26

Технические характеристики (имперские)
Палета: 21.6" x 11.8"
Ход X / Y / Z: X: 19.7", Y: 15.7", Z: 15.7"
Обороты шпинделя: 16 000 (опция 8 000)
Конус шпинделя: HSK-A50
Быстрый ход: 1969 ipm
Подача при резке: 0.04 - 787 ipm
Макс. заготовка: ⌀47.2" x 18.7" (с ограничениями)
Макс. нагрузка: 881 lb
Вместимость ATC: 26

Характеристики / технические спецификации

• Тип машины: Компактный вертикальный обрабатывающий центр, APC (встроенный сменщик паллет) для серийного производства
• Структурный дизайн: Закрытая рама с длинными опорными колоннами; оптимизация FEA для жёсткости и сопротивления кручению
• Варианты шпинделя: 16 000 об/мин стандарт; 8 000 об/мин опция; конус HSK-A50
• Инструментальная система: 26-позиционный ATC с безрукавным прямым захватом и встроенной дверью
• Параметры подачи/скорости: Быстрый ход до 50 000 mm/min; подача при резке 1–20 000 mm/min (метрические)
• Размер палеты / ходы: Палета 550 x 300 mm; ходы X 500 mm, Y 400 mm, Z 400 mm
• Вместимость заготовки: Максимальный диаметр 1 200 mm x 475 mm (с ограничениями)
• Грузоподъёмность: Максимум 400 kg
• Охлаждение / удаление стружки: Стандартные сопло и промывка; наклонная конструкция для эвакуации; опциональный Lift Up Chip Conveyor
