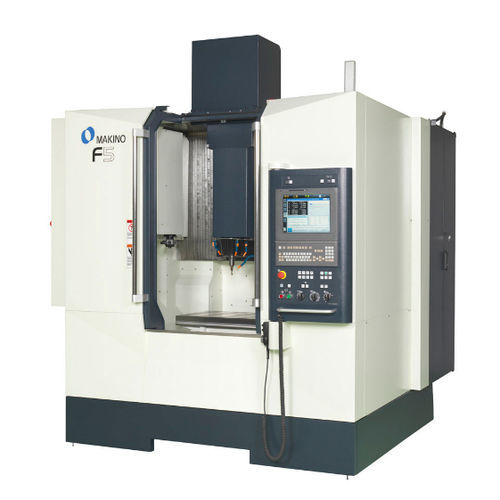

Обрабатывающий центр ЧПУ 3 оси F5
вертикальныйHSK A-6330 инструментов

Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Обрабатывающий центр ЧПУ 3 оси
Добавить в папку «Избранное»
Добавить к сравнению


Характеристики

Количество осей
3 оси
Направление шпинделя
вертикальный
Передний конец шпинделя
HSK A-63
Количество инструментов
30 инструментов
Применение
для форм, для крупногабаритных деталей, для использования в медицине
Другие характеристики
высокой точности, жесткий
Ход Х

900 mm
(35 in)

Ход Y

500 mm
(20 in)

Ход Z

450 mm
(18 in)

Скорость вращения

20 000 rpm
(125 664 rad.min-1)

Скорость подачи по оси X

20 000 mm/min
(13 in/s)

Скорость подачи по оси Y

20 000 mm/min
(13 in/s)

Скорость подачи по оси Z

20 000 mm/min
(13 in/s)

Грузоподъемность стола

1 000 kg
(2 205 lb)

Вес инструментов (макс)

8 kg
(17,6 lb)

Повторяемость

0,001 mm
(0 in)

Описание

Вертикальный обрабатывающий центр F5 предназначен для обеспечения жесткости и прочности, позволяющих безболезненно выполнять резание, маневренности, ожидаемой от жесткого фрезерного станка, и точности, позволяющей выполнять смешения и совпадения с жесткими допусками, характерными для сложной трехмерной контурной геометрии, связанной с производством штампов/литьев и медицинских изделий. Конструкция станка начинается с уникальной конфигурации осей - без выступов - и включает в себя крупные литые детали, обеспечивающие надежную режущую платформу. Затем в стандартную комплектацию станка F5 были включены ШВП с шагом 8 мм и обратная связь по шкале 0,05 микрон, что позволило обеспечить высочайшую точность обработки. В совокупности эти характеристики снижают вариабельность, обеспечивая многочасовую непрерывную обработку с жесткими допусками. Станок F5 обеспечивает точность позиционирования в пределах ±0,0015 мм и повторяемость ±0,001 мм В стандартную конфигурацию станка F5 входит высокопроизводительный шпиндель HSK-A63 со скоростью вращения 20 000 об/мин, в котором используется запатентованная компанией Makino система охлаждения сердечника, подшпиндельного пространства и контроля температуры шпинделя. Двухдиапазонный шпиндель обеспечивает уникальные широкодиапазонные возможности, жесткость и прочность на низких диапазонах для черновой обработки, а также отсутствие вибраций и шума при изготовлении мелких деталей и тонких элементов при использовании мелкого инструмента на высоких оборотах. В F5 используется система управления Makino Professional 6, которая представляет собой идеальное сочетание графического интерфейса пользователя операционной системы Windows 7, сенсорного экрана, обеспечивающего мгновенный доступ к информации буквально на кончиках пальцев, удобных и эффективных возможностей ПК для управления и редактирования данных, а также сетевых возможностей и возможностей хранения данных центра обработки данных.

---
