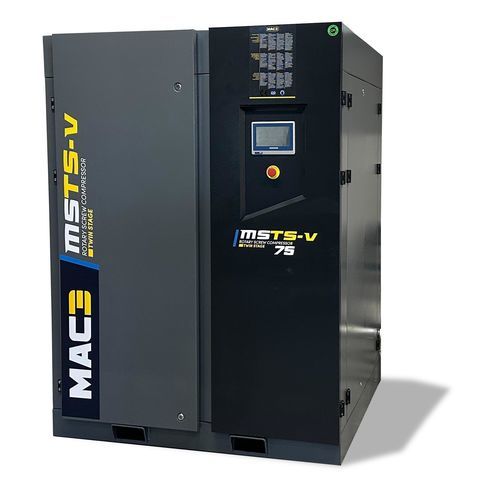

Винтовой компрессор MSTS-V series

воздушныйэлектрическийстационарный

Обзор
Серия MSTS-V 22–75 kW от MAC3 — маслозаполненные двухступенчатые винтовые компрессоры, сочетающие би‑ступенчатую схему с двигателями IE5 на постоянных магнитах для широкой рабочей области, повышенной эффективности и надёжной работы в промышленных условиях.

Основные характеристики

• Диапазон мощности: 22–75 kW
• Рабочее давление: 7,5–10 bar
• Максимальный расход воздуха: до 16,01 m³/min (в зависимости от модели)
• Двухступенчатая винтовая компрессия: прибл. +10% эффективности и расхода за счёт оптимизированной конструкции

Преимущества

• 1. Энергоэффективность
  • Двигатель IE5 класса с постоянными магнитами (IPM) для высокоэффективного привода
  • Современная система охлаждения обеспечивает стабильную работу при окружающей температуре до 45 °C
• 2. Двухступенчатая компрессия
  • Маслофорсуночное промежуточное охлаждение для почти изотермического сжатия
  • Снижение внутренних потерь для увеличения срока службы
• 3. Интуитивное управление
  • Интерфейс Smartronic Pro с сенсорным экраном для упрощённой эксплуатации
  • Подключение Modbus TCP для параллельного управления (до 4 установок)
• 4. Упрощённое обслуживание
  • Продлённые интервалы обслуживания до 8 000 часов при использовании синтетического смазочного материала
  • Опциональная продлённая гарантия: 5 лет или 40 000 часов (при применимых условиях)

Разработан для промышленности

• Высокоэффективная система разделения: фильтрация частиц до <3 mg/m³ для улучшения качества воздуха
• Промышленная вентиляция с переменной скоростью (VSD): экономия энергии и снижение шума
• Компактная конструкция: экономия места и упрощённый монтаж

Области применения

• Тяжёлая промышленность, автомобильная, энергетика, металлургия
• Строительство, деревообработка, поверхностная обработка, карьеры и горнодобыча
• Пищевая промышленность, электроника, медицинско‑фармацевтическая отрасль и другие промышленные процессы

Параметры (таблица)
MODEL | kW | HP | ДИАПАЗОН ПОТОКА при 7,5 bar (m3/min) | 8,5 bar (m3/min) | 10 bar (m3/min) | ВЫХОД ВОЗДУХА BSP | РАЗМЕРЫ (L x W x H) mm | ВЕС Kg
MSTS-V 22 | 22 | 30 | 1,03 – 4,35 | 1,04 – 4,17 | 1,03 – 3,76 | 1 1/4" | 1095 x 955 x 1580 | 750
MSTS-V 30 | 30 | 40 | 1,64 – 6,36 | 1,62 – 5,91 | 1,59 – 5,41 | 1 1/4" | 1095 x 955 x 1580 | 875
MSTS-V 37 | 37 | 50 | 1,79 – 7,76 | 1,79 – 7,27 | 1,77 – 6,52 | 1 1/2" | 1250 x 1195 x 1860 | 1220
MSTS-V 45 | 45 | 60 | 2,33 – 9,30 | 2,31 – 8,73 | 2,30 – 8,01 | 1 1/2" | 1250 x 1195 x 1860 | 1400
MSTS-V 55 | 55 | 75 | 2,62 – 11,60 | 2,56 – 10,85 | 2,55 – 9,54 | 2" | 1450 x 1400 x 1965 | 1620
MSTS-V 75 | 75 | 100 | 3,58 – 16,01 | 3,63 – 15,27 | 3,55 – 13,22 | 2" | 1450 x 1400 x 1965 | 1850

Характеристики / Технические спецификации

• Название серии: MSTS-V
• Диапазон мощности: 22–75 kW
• Диапазон рабочего давления: 7,5–10 bar
• Максимальный расход воздуха: до 16,01 m³/min (в зависимости от модели)
• Двухступенчатая винтовая компрессия с масляным промежуточным охлаждением
• Увеличение производительности: прибл. +10% эффективности и расхода
• Двигатель: IE5 класс Permanent Magnet (IPM)
• Охлаждение: продвинутая система охлаждения, стабильная до 45 °C
• Управление: Smartronic Pro сенсорный экран; Modbus TCP (параллельное управление до 4 установок)
• Техническое обслуживание: продлённые интервалы до 8 000 часов с синтетическим смазочным материалом
• Гарантия: опционально 5 лет или 40 000 часов (применимы условия)
• Качество воздуха: высокоэффективное разделение <3 mg/m³
• Вентиляция: VSD для экономии энергии и снижения шума
• Компактная конструкция для облегчения монтажа
• Модельные размеры и вес — см. таблицу параметров
