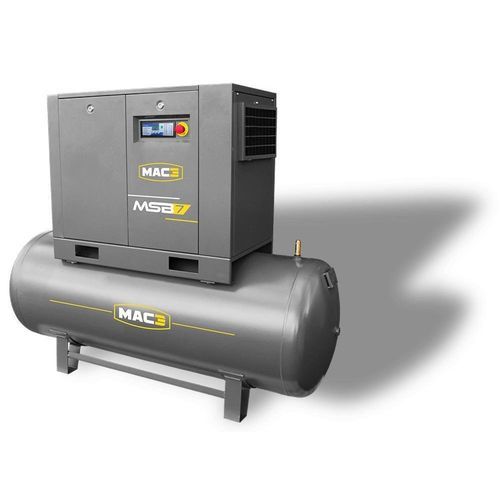

Винтовой компрессор MSB series

воздушныйэлектрическийстационарный

Обзор продукта
Промышленные компрессоры серии MSB — ременные установки мощностью от 2,2 до 15 кВт, поставляемые в трёх основных конфигурациях: на шасси (ON FRAME), на баке (ON TANK) или в компактном исполнении (компрессор + бак + осушитель). Предназначены для промышленных применений, требующих гибкости монтажа и упрощённого обслуживания.

Основные особенности

• Гибкость
  • Несколько конфигураций для удовлетворения специфических требований объекта: отдельная рама, монтаж на баке или комплектное решение с осушителем и фильтрацией на баке.
• Рабочие показатели
  • Работа при температуре окружения до 43 °C
  • Компоненты известных производителей
  • Низкие эксплуатационные расходы
  • Прочный корпус для увеличенного срока службы
• Эргономика
  • Быстрая установка и запуск
  • Простое управление
  • Удобный доступ для обслуживания
  • Электронный контроллер с функцией профилактического обслуживания

Оборудование

• Электродвигатель WEG — IP55, класс изоляции F
• Воздушный блок TANROTOR или ROTORCOMP
• Электронный контроллер SMARTRONIC LITE
  • Сигнализация и профилактическое обслуживание
  • Удалённое управление
  • Работа Master/Slave по последовательному соединению
• Пуск и защиты SCHNEIDER ELECTRIC
  • Реле контроля фаз
  • Встроенная защита от короткого замыкания
• Шкив–ременная передача
  • Клиновой ремень (V-belt)
  • Простая натяжка и юстировка
  • Защитный кожух ремня

Области применения

• Автомобильная промышленность
• Деревообработка
• Металлургия
• Интеграторы инжиниринга
• Ремесленные мастерские
• Сельское хозяйство
• Обработка поверхностей

Конфигурации

• MSB ON FRAME
• MSB ON TANK
• MSB COMPACT

Таблица характеристик — MSB ON FRAME
MODEL | kW | Hp | РАСХОД 7,5 bar | РАСХОД 10 bar | РАСХОД 13 bar | ВЫХОД ВОЗДУХА | РАЗМЕРЫ (mm L x W x H) | ВЕС (kg)
MSB 2 | 2,2 | 3 | 0,38 | - | - | 1/2" | 850 x 550 x 862 | 157
MSB 3 | 3 | 4 | 0,41 | 0,36 | - | 1/2" | 850 x 550 x 862 | 159
MSB 4 | 4 | 5,5 | 0,56 | 0,46 | 0,35 | 1/2" | 850 x 550 x 862 | 175
MSB 5 | 5,5 | 7,5 | 0,80 | 0,65 | 0,53 | 1/2" | 1000 x 550 x 835 | 197
MSB 7 | 7,5 | 10 | 1,15 | 0,95 | 0,77 | 3/4" | 1000 x 550 x 835 | 205
MSB 11 | 11 | 15 | 1,70 | 1,40 | 1,16 | 3/4" | 1219 x 650 x 915 | 274
MSB 15 | 15 | 20 | 2,25 | 1,96 | 1,51 | 3/4" | 1219 x 650 x 915 | 305

Таблица характеристик — MSB ON TANK
MODEL | kW | Hp | РАСХОД 7,5 bar | РАСХОД 10 bar | РАСХОД 13 bar | БАК (L) | ВЫХОД ВОЗДУХА | РАЗМЕРЫ (mm L x W x H) | ВЕС (kg)
MSB 2 | 2,2 | 3 | 0,38 | - | - | 200 | 1/2" | 1469 x 550 x 1337 | 239
MSB 3 | 3 | 4 | 0,41 | 0,36 | - | 200 | 1/2" | 1469 x 550 x 1337 | 241
MSB 4 | 4 | 5,5 | 0,56 | 0,46 | 0,35 | 200 | 1/2" | 1469 x 550 x 1337 | 257
MSB 5 | 5,5 | 7,5 | 0,80 | 0,65 | 0,53 | 200 | 1/2" | 1469 x 550 x 1337 | 279
MSB 7 | 7,5 | 10 | 1,15 | 0,95 | 0,77 | 500 | 3/4" | 1886 x 642 x 1500 | 357
MSB 11 | 11 | 15 | 1,70 | 1,40 | 1,16 | 500 | 3/4" | 1886 x 642 x 1573 | 426
MSB 15 | 15 | 20 | 2,25 | 1,96 | 1,51 | 500 | 3/4" | 1886 x 642 x 1573 | 457

Таблица характеристик — MSB COMPACT
MODEL | kW | Hp | РАСХОД 7,5 bar | РАСХОД 10 bar | РАСХОД 13 bar | БАК (L) | ВЫХОД ВОЗДУХА | РАЗМЕРЫ (mm L x W x H) | ВЕС (kg)
MSB 2 | 2,2 | 3 | 0,38 | - | - | 250 | 1/2" | 1842 x 550 x 1337 | 288
MSB 3 | 3 | 4 | 0,41 | 0,36 | - | 250 | 1/2" | 1842 x 550 x 1337 | 290
MSB 4 | 4 | 5,5 | 0,56 | 0,46 | 0,35 | 250 | 1/2" | 1842 x 550 x 1337 | 306
MSB 5 | 5,5 | 7,5 | 0,80 | 0,65 | 0,53 | 250 | 1/2" | 1843 x 550 x 1310 | 328
MSB 7 | 7,5 | 10 | 1,15 | 0,95 | 0,77 | 500 | 3/4" | 1886 x 642 x 1612 | 408
MSB 11 | 11 | 15 | 1,70 | 1,40 | 1,16 | 500 | 3/4" | 1882 x 650 x 1605 | 477
MSB 15 | 15 | 20 | 2,25 | 1,96 | 1,51 | 500 | 3/4" | 1882 x 650 x 1605 | 510

Технические характеристики

• Обозначение: MSB
• Диапазон мощности: 2,2–15 кВт
• Доступные модели: MSB 2, MSB 3, MSB 4, MSB 5, MSB 7, MSB 11, MSB 15
• Конфигурации: на шасси, на баке, компакт (компрессор + бак + осушитель)
• Макс. температура окружающей среды: 43 °C
• Двигатель: WEG, IP55, класс изоляции F
• Воздушный блок: TANROTOR или ROTORCOMP
• Контроллер: SMARTRONIC LITE — сигнализация, профилактическое обслуживание, удалённое управление, Master/Slave
• Пуск и защиты: SCHNEIDER ELECTRIC — реле контроля фаз, интегрированная защита от короткого замыкания
• Ременной привод: клиновой ремень, простая натяжка/юстировка, защитный кожух
• Низкие эксплуатационные расходы и прочная конструкция; технические данные и габариты см. в таблицах выше
