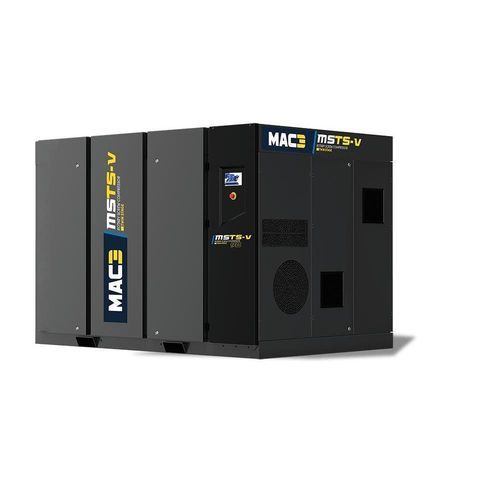

Винтовой компрессор MSTS-V series

воздушныйэлектрическийстационарный

Обзор
Семейство MSTS‑V представляет собой двухступенчатые смазочные винтовые компрессоры, обеспечивающие повышение эффективности (до 15% экономии энергии по сравнению с одноступенчатыми компрессорами), работу при температуре окружающей среды до 45°C и опции по утилизации тепла.

Ключевые характеристики — Производительность

• Экономия энергии до 15% по сравнению с одноступенчатыми компрессорами
• Снижение уровня шума (см. таблицу)
• Работа при окружающей температуре до 45°C
• Оптимизированное охлаждение с низким противодавлением
• Опциональная утилизация тепла
• Высокоэффективный электродвигатель IE4
• Снижение потерь давления
• Охлаждающий вентилятор с управлением через частотный преобразователь
• Интегрированный центробежный сепаратор и безубыточный дренаж конденсата

Обслуживание и управление

• Конструкция с удобным доступом для планового обслуживания
• Электронное управление с LCD или сенсорным интерфейсом

Оборудование

• Электродвигатель WEG
  • Степень защиты IP55, класс изоляции F
  • Эффективность IE4
• Контроллер SMARTRONIC PLUS
  • Функции аварий и профилактического обслуживания
  • Удаленное управление и недельный таймер
  • Сенсорный экран
  • SCADA‑коммуникация или WEB‑сервер (RS485)
• Прямой привод
  • Гибкая муфта
  • Защита корпуса муфты
• Смазочный двухступенчатый винтовой блок
  • Увеличенная производительность по сравнению с одноступенчатыми
  • Низкая частота вращения
  • Длительный срок службы
• Оптимизированная система всасывания
  • Забор свежего воздуха из окружающей среды
  • Фильтрация частиц до 3 µm
  • Повышенная производительность и упрощенное обслуживание
• Премиальная система охлаждения
  • Раздельное охлаждение воздуха и масла
  • Охлаждающая турбина
  • Управление через частотный преобразователь

Преимущества двухступенчатого винтового блока

• Конструкция с двухступенчатым сжатием
• До 10% повышенная эффективность в отдельных рабочих точках
• До 10% больший расход при той же мощности на валу
• Снижение осевых нагрузок
• Низкая частота вращения — увеличенный срок службы роторов

Сферы применения

• Автомобильная промышленность
• Генерация электроэнергии
• Металлургия
• Крупные промышленные предприятия

Производительность (таблица)
MODEL | kW | HP | FLOW RANGE m3/min @7,5 bar | @8,5 bar | @10 bar | @13 bar | AIR OUTLET | DIMENSIONS (LxWxH) mm | WEIGHT kg | SOUND LEVEL dB(A)
MSTS-V 90 | 90 | 125 | 5,38 - 18,44 | 5,36 - 17,33 | 5,24 - 15,87 | 5,15 - 13,66 | DN65 | 2775 x 1805 x 1926 | 3835 | 74
MSTS-V 110 | 110 | 150 | 7,08 - 23,12 | 6,90 - 21,68 | 6,88 - 20,20 | 6,82 - 17,25 | DN65 | 2775 x 1805 x 1926 | 4200 | 74
MSTS-V 132 | 132 | 180 | 7,94 - 27,88 | 7,90 - 26,40 | 7,59 - 24,51 | 7,50 - 21,35 | DN80 | 2950 x 1950 x 2000 | 4675 | 74
MSTS-V 160 | 160 | 220 | 8,47 - 32,45 | 8,25 - 30,00 | 8,39 - 28,00 | 9,14 - 24,98 | DN80 | 2950 x 1950 x 2000 | 5300 | 75
MSTS-V 200 | 200 | 270 | 11,79 - 42,86 | 11,77 - 39,94 | 11,62 - 37,01 | 11,40 - 30,54 | DN100 | 3500 x 2250 x 2350 | 6550 | 77
MSTS-V 250 | 250 | 340 | 17,34 - 52,41 | 17,12 - 49,13 | 16,76 - 45,86 | 17,33 - 38,84 | DN100 | 3500 x 2250 x 2350 | 9400 | 78
MSTS-V 315 | 315 | 430 | 16,86 - 62,01 | 16,85 - 59,31 | 16,81 - 55,24 | 30,33 - 45,96 | DN100 | 3500 x 2250 x 2350 | 9680 | 79

Технические характеристики

• Семейство моделей: MSTS‑V
• Диапазон мощностей: 90–315 кВт
• Смазочный двухступенчатый винтовой компрессор
• Электродвигатель WEG IP55, изоляция класс F, эффективность IE4
• Контроллер SMARTRONIC PLUS: аварии, профилактическое обслуживание, удаленное управление, недельный таймер, сенсорный экран, SCADA/WEB (RS485)
• Прямой привод с гибкой муфтой и защитой корпуса муфты
• Фильтрация воздуха на входе до 3 µm
• Раздельное охлаждение воздуха и масла, охлаждающая турбина, управление через частотник
• Интегрированный центробежный сепаратор с безубыточным дренажем конденсата
• Опция: утилизация тепла
• Температура окружающей среды при эксплуатации: до 45°C
• Выходы воздуха: DN65 / DN80 / DN100 в зависимости от модели
• Уровень шума: 74–79 dB(A) в зависимости от модели
• Габариты и массы: см. таблицу производительности
