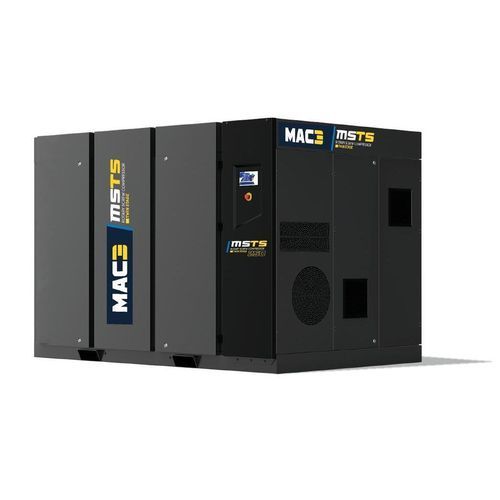

Винтовой компрессор MSTS series

воздушныйэлектрическийстационарный

Описание
Двухступенчатые смазанные винтовые компрессоры серии MSTS для промышленного снабжения сжатым воздухом. Диапазон мощностей 90–315 кВт, рассчитаны на непрерывную работу при окружающей температуре до 45 °C.

Основные характеристики

• До 15% экономии энергии по сравнению с одноступенчатыми компрессорами
• Снижение уровня шума
• Работа при окружающей температуре до 45 °C
• Оптимальное охлаждение при низком противодавлении
• Опциональная утилизация тепла
• Двигатель высокой эффективности класса IE4
• Снижение потерь давления
• Охлаждающий вентилятор с приводом через частотный преобразователь
• Интегрированный центробежный сепаратор и безпотерьный дренаж конденсата

Комплектация

• WEG motor: IP55, изоляция класса F; эффективность IE4
• Электронный контроллер SMARTRONIC PLUS: аварийные сигналы и профилактическое обслуживание; удаленное управление – недельный таймер; сенсорный экран; SCADA-коммуникация или WEB-сервер (RS-485)
• Прямой привод: гибкая муфта; защита корпуса муфты
• Двухступенчатый смазанный винтовой блок: увеличение производительности; низкая частота вращения; длительный ресурс
• Оптимизированная система всасывания: забор свежего воздуха; фильтрация частиц до 3 микрон; повышенная производительность и упрощенное обслуживание
• Премиальная система охлаждения: раздельное охлаждение воздуха и масла; турбина охлаждения; управление через частотный преобразователь

Преимущества двухступенчатого винтового блока

• Двухступенчатая схема сжатия
• До 10% большей эко-эффективности
• До 10% больший расход при той же мощности на валу
• Снижение осевых сил
• Низкая скорость вращения → увеличение срока службы роторов

Характеристики (выбранные модели)
MODEL | kW | HP | AIR FLOW @7.5 bar (m3/min) | @8.5 bar (m3/min) | @10 bar (m3/min) | @13 bar (m3/min) | AIR OUTLET | DIMENSIONS (L x W x H) mm | WEIGHT (kg) | SOUND LEVEL dB(A)
MSTS 90 | 90 | 125 | 18,42 | 14,72 | 14,65 | 13,65 | DN65 | 2775 x 1805 x 1926 | 3660 | 74
MSTS 110 | 110 | 150 | 23,89 | 21,76 | 18,49 | 14,57 | DN65 | 2775 x 1805 x 1926 | 4000 | 74
MSTS 132 | 132 | 180 | 26,25 | 26,07 | 23,62 | 21,82 | DN80 | 2950 x 1950 x 2000 | 4500 | 74
MSTS 160 | 160 | 220 | 31,72 | 31,29 | 25,78 | 25,60 | DN80 | 2950 x 1950 x 2000 | 5000 | 75
MSTS 200 | 200 | 270 | 43,49 | 40,70 | 34,77 | 30,62 | DN100 | 3500 x 2250 x 2350 | 6220 | 77
MSTS 250 | 250 | 340 | 53,40 | 50,49 | 43,15 | 40,53 | DN100 | 3500 x 2250 x 2350 | 9120 | 78
MSTS 315 | 315 | 430 | 62,67 | 56,95 | 55,18 | 44,13 | DN100 | 3500 x 2250 x 2350 | 9400 | 79

Технические характеристики / спецификации

• Двухступенчатая смазанная винтовая компрессия
• Экономия энергии до 15% по сравнению с одноступенчатыми конструкциями
• Рабочая температура окружающей среды до 45 °C
• Высокоэффективный электрический двигатель IE4 (доступен WEG motor) с защитой IP55 и изоляцией класса F
• Контроллер SMARTRONIC PLUS: аварии, профилактическое обслуживание, удаленное управление, недельный таймер, сенсорный экран, SCADA/Web сервер (RS485)
• Охлаждающий вентилятор с частотным приводом и опциональное управление турбиной охлаждения через частотный преобразователь
• Раздельное охлаждение воздуха и масла для оптимального теплового управления
• Интегрированный центробежный сепаратор и безпотерьный дренаж конденсата
• Оптимизированный впуск и фильтрация частиц до 3 микрон
• Гибкая муфта и защита корпуса муфты для вариантов с прямым приводом
• Опция: утилизация тепла
• Снижение потерь давления и осевых сил для увеличения ресурса роторов
• Доступный диапазон мощностей/моделей: 90–315 кВт (см. таблицу характеристик для данных по моделям)
