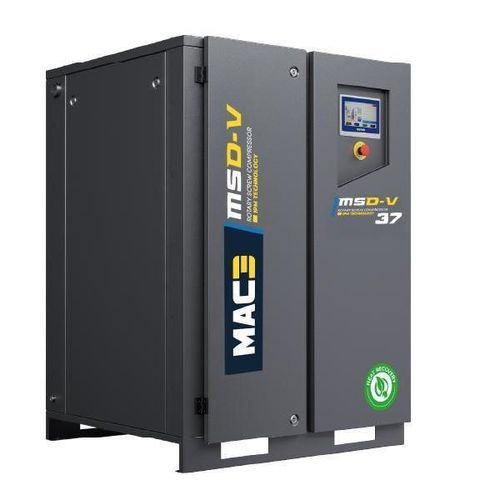

Винтовой компрессор MSD-V PMвоздушныйэлектрическийстационарный
Добавить в папку «Избранное»
Добавить к сравнению
Характеристики
- Технология
- винтовой
- Тип
- воздушный
- Привод
- электрический
- Подвижность
- стационарный
- Смазка
- со смазкой
- Область применения
- промышленный
- Другие характеристики
- компактный, с прямым приводом, с переменной скоростью, двухуровневый, с контролем частоты, с электронным управлением, со встроенным преобразователем частоты
- Объем резервуара
МАКС.: 540 l
(142,7 gal)МИН.: 250 l
(66 gal)- Давление
7,5 bar, 8,5 bar, 10 bar, 13 bar
(108,78 psi, 123,28 psi, 145,04 psi, 188,55 psi)- Расход
МАКС.: 14,58 m³/min
(514,89 ft³/min)МИН.: 0,3 m³/min
(10,59 ft³/min)- Мощность
МАКС.: 45 kW
(61,18 hp)МИН.: 5,5 kW
(7,48 hp)- Длина
МАКС.: 2 150 mm
(84,65 in)МИН.: 756 mm
(29,76 in)- Ширина
МАКС.: 1 225 mm
(48,23 in)МИН.: 630 mm
(24,8 in)- Высота
МАКС.: 1 950 mm
(76,77 in)МИН.: 1 100 mm
(43,31 in)- Вес
МАКС.: 786 kg
(1 732,8 lb)МИН.: 153 kg
(337,3 lb)
Описание
Описание
Серия MSD-V PM разработана для удовлетворения высоких промышленных требований к производительности, надёжности и энергоэффективности. Благодаря двигателю на постоянных магнитах класса IE5, прямому приводу и трансформатору/частотному преобразователю нового поколения компрессор MSD-V PM точно подстраивает подачу сжатого воздуха под реальный спрос и при этом существенно снижает потребление электроэнергии.
MSD-V PM компактен и экономичен, подходит для установок с непрерывной, гибкой и оптимизированной работой.
Преимущества
Расширенное управление и подключение
Компрессор MSD-V PM оснащён контроллером SmartTronic Pro, обеспечивающим полное и интуитивное управление установкой:
Доступные версии
Доступны две конфигурации: на раме (chassis-mounted) и с ресивером (tank-mounted).
Технические данные - На раме (фрагмент)
Заголовок: Модель | kW | HP | Диапазон расхода (m3/min) @ 7,5 bar | @ 8,5 bar | @ 10 bar | @ 13 bar | Выход воздуха BSP | Размеры (L x W x H) мм | Вес (кг)
MSD-V 5 PM | 5,5 | 7,5 | 0,33 - 0,91 | 0,33 - 0,83 | 0,30 - 0,71 | 0,40 - 0,53 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 7 PM | 7,5 | 10 | 0,34 - 1,24 | 0,34 - 1,13 | 0,30 - 1,00 | 0,40 - 0,74 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 11 PM | 11 | 15 | 0,58 - 2,01 | 0,56 - 1,89 | 0,54 - 1,69 | 0,51 - 1,13 | 3/4'' | 835 x 730 x 1200 | 210
MSD-V 15 PM | 15 | 20 | 0,75 - 2,50 | 0,73 - 2,30 | 0,60 - 1,94 | 0,59 - 1,36 | 3/4'' | 835 x 730 x 1200 | 236
MSD-V 18 PM | 18,5 | 25 | 0,81 - 3,40 | 0,77 - 3,20 | 0,72 - 2,83 | 0,66 - 2,39 | 1'' | 870 x 905 x 1400 | 350
MSD-V 22 PM | 22 | 30 | 1,08 - 3,90 | 0,97 - 3,66 | 0,99 - 3,26 | 0,92 - 2,65 | 1'' | 870 x 905 x 1400 | 358
MSD-V 30 PM | 30 | 40 | 1,36 - 5,61 | 1,32 - 5,20 | 1,32 - 4,73 | 1,20 - 3,87 | 1 1/2'' | 1030 x 935 x 1400 | 468
MSD-V 37 PM | 37 | 50 | 1,84 - 6,64 | 1,71 - 6,27 | 1,51 - 5,55 | 1,31 - 4,54 | 1 1/2'' | 1030 x 935 x 1400 | 475
MSD-V 45 PM | 45 | 60 | 1,42 - 8,43 | 1,41 - 7,93 | 1,37 - 7,22 | - | 1 1/2'' | 1300 x 1095 x 1600 | 774
Технические данные - С ресивером (фрагмент)
Заголовок: Модель | kW | HP | Диапазон расхода (m3/min) @ 7,5 bar | @ 8,5 bar | @ 10 bar | @ 13 bar | Ресивер (L) | Осушитель | Выход воздуха BSP | Размеры (L x W x H) мм | Вес (кг)
MSD-V 5 PM | 5,5 | 7,5 | 0,33 - 0,91 | 0,33 - 0,83 | 0,30 - 0,71 | 0,40 - 0,53 | 250 | DK30 | 1/2'' | 1865 x 680 x 1600 | 316
MSD-V 7 PM | 7,5 | 10 | 0,34 - 1,24 | 0,34 - 1,13 | 0,30 - 1,00 | 0,40 - 0,74 | 250 | DK40 | 1/2'' | 1865 x 680 x 1600 | 335
MSD-V 11 PM | 11 | 15 | 0,58 - 2,01 | 0,56 - 1,89 | 0,54 - 1,69 | 0,51 - 1,13 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 469
MSD-V 15 PM | 15 | 20 | 0,75 - 2,50 | 0,73 - 2,30 | 0,60 - 1,94 | 0,59 - 1,36 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 498
MSD-V 18 PM | 18,5 | 25 | 0,81 - 3,40 | 0,77 - 3,20 | 0,72 - 2,83 | 0,66 - 2,39 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 766
MSD-V 22 PM | 22 | 30 | 1,08 - 3,90 | 0,97 - 3,66 | 0,99 - 3,26 | 0,92 - 2,65 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 786
Характеристики / технические спецификации
Серия MSD-V PM разработана для удовлетворения высоких промышленных требований к производительности, надёжности и энергоэффективности. Благодаря двигателю на постоянных магнитах класса IE5, прямому приводу и трансформатору/частотному преобразователю нового поколения компрессор MSD-V PM точно подстраивает подачу сжатого воздуха под реальный спрос и при этом существенно снижает потребление электроэнергии.
MSD-V PM компактен и экономичен, подходит для установок с непрерывной, гибкой и оптимизированной работой.
Преимущества
- IE5 двигатель на постоянных магнитах – Ultra Premium
- Энергоэффективность IE5 Ultra Premium
- Снижение механических потерь
- Масляное охлаждение двигателя для увеличения срока службы
- Интеллектуальная регулировка скорости
- Автоматическая подстройка расхода воздуха под потребность
- Сокращение циклов пуск/стоп
- До 30% экономии энергии в зависимости от применения
- Прямой привод
- Прямое сцепление без передачи
- Меньше износа, меньше техобслуживания
- Отличная долговременная надёжность
- Интегрированный частотный преобразователь
- Приводная система IES2
- Управление вентилятором от 18,5 кВт
- Стабильная работа даже при частичной нагрузке
Расширенное управление и подключение
Компрессор MSD-V PM оснащён контроллером SmartTronic Pro, обеспечивающим полное и интуитивное управление установкой:
- Связь MODBUS TCP
- Удалённое управление
- Программируемые часы
- Управление аварийными сигналами
- Интегрированное профилактическое обслуживание
Доступные версии
Доступны две конфигурации: на раме (chassis-mounted) и с ресивером (tank-mounted).
Технические данные - На раме (фрагмент)
Заголовок: Модель | kW | HP | Диапазон расхода (m3/min) @ 7,5 bar | @ 8,5 bar | @ 10 bar | @ 13 bar | Выход воздуха BSP | Размеры (L x W x H) мм | Вес (кг)
MSD-V 5 PM | 5,5 | 7,5 | 0,33 - 0,91 | 0,33 - 0,83 | 0,30 - 0,71 | 0,40 - 0,53 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 7 PM | 7,5 | 10 | 0,34 - 1,24 | 0,34 - 1,13 | 0,30 - 1,00 | 0,40 - 0,74 | 1/2'' | 756 x 630 x 1100 | 153
MSD-V 11 PM | 11 | 15 | 0,58 - 2,01 | 0,56 - 1,89 | 0,54 - 1,69 | 0,51 - 1,13 | 3/4'' | 835 x 730 x 1200 | 210
MSD-V 15 PM | 15 | 20 | 0,75 - 2,50 | 0,73 - 2,30 | 0,60 - 1,94 | 0,59 - 1,36 | 3/4'' | 835 x 730 x 1200 | 236
MSD-V 18 PM | 18,5 | 25 | 0,81 - 3,40 | 0,77 - 3,20 | 0,72 - 2,83 | 0,66 - 2,39 | 1'' | 870 x 905 x 1400 | 350
MSD-V 22 PM | 22 | 30 | 1,08 - 3,90 | 0,97 - 3,66 | 0,99 - 3,26 | 0,92 - 2,65 | 1'' | 870 x 905 x 1400 | 358
MSD-V 30 PM | 30 | 40 | 1,36 - 5,61 | 1,32 - 5,20 | 1,32 - 4,73 | 1,20 - 3,87 | 1 1/2'' | 1030 x 935 x 1400 | 468
MSD-V 37 PM | 37 | 50 | 1,84 - 6,64 | 1,71 - 6,27 | 1,51 - 5,55 | 1,31 - 4,54 | 1 1/2'' | 1030 x 935 x 1400 | 475
MSD-V 45 PM | 45 | 60 | 1,42 - 8,43 | 1,41 - 7,93 | 1,37 - 7,22 | - | 1 1/2'' | 1300 x 1095 x 1600 | 774
Технические данные - С ресивером (фрагмент)
Заголовок: Модель | kW | HP | Диапазон расхода (m3/min) @ 7,5 bar | @ 8,5 bar | @ 10 bar | @ 13 bar | Ресивер (L) | Осушитель | Выход воздуха BSP | Размеры (L x W x H) мм | Вес (кг)
MSD-V 5 PM | 5,5 | 7,5 | 0,33 - 0,91 | 0,33 - 0,83 | 0,30 - 0,71 | 0,40 - 0,53 | 250 | DK30 | 1/2'' | 1865 x 680 x 1600 | 316
MSD-V 7 PM | 7,5 | 10 | 0,34 - 1,24 | 0,34 - 1,13 | 0,30 - 1,00 | 0,40 - 0,74 | 250 | DK40 | 1/2'' | 1865 x 680 x 1600 | 335
MSD-V 11 PM | 11 | 15 | 0,58 - 2,01 | 0,56 - 1,89 | 0,54 - 1,69 | 0,51 - 1,13 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 469
MSD-V 15 PM | 15 | 20 | 0,75 - 2,50 | 0,73 - 2,30 | 0,60 - 1,94 | 0,59 - 1,36 | 500 | DK50 | 3/4'' | 1940 x 730 x 1865 | 498
MSD-V 18 PM | 18,5 | 25 | 0,81 - 3,40 | 0,77 - 3,20 | 0,72 - 2,83 | 0,66 - 2,39 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 766
MSD-V 22 PM | 22 | 30 | 1,08 - 3,90 | 0,97 - 3,66 | 0,99 - 3,26 | 0,92 - 2,65 | 2 x 270 | DK80 | 1'' | 2150 x 1225 x 1950 | 786
Характеристики / технические спецификации
- Серия: MSD-V PM
- Двигатель: IE5 постоянный магнит (Ultra Premium) для высокой энергоэффективности
- Привод: прямой привод (прямое сцепление без передачи) для снижения износа
- Интегрированный частотный преобразователь (IES2) с управлением вентилятора от 18,5 кВт
- Контроллер SmartTronic Pro: MODBUS TCP, удалённое управление, программируемые часы, управление авариями, профилактическое обслуживание
- До 30 % экономии энергии в зависимости от применения за счёт интеллектуальной регулировки скорости
- Масляное охлаждение для увеличения срока службы
- Доступен в вариантах с ресивером или на раме с различными объёмами ресивера и опциями осушителя
