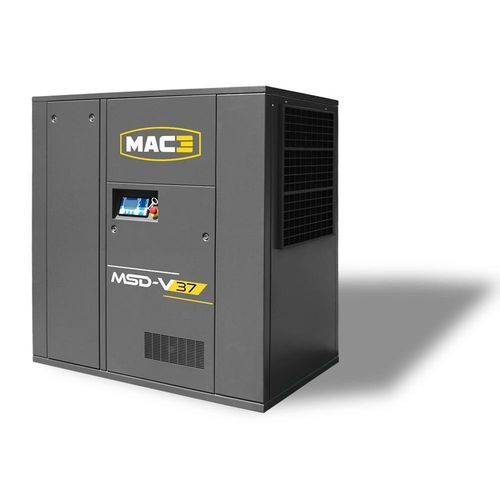

Винтовой компрессор MSD-V series

воздушныйс электродвигателемстационарный

Обзор
Серия MSD-V — это промышленные компрессоры с переменной частотой (18,5–315 кВт). Разработаны для непрерывной промышленной эксплуатации: полное прямое 1:1 сопряжение, проверенный винтовой блок TAMROTOR и современное электронное управление для оптимизации энергопотребления и снижения затрат на обслуживание.

Ключевые особенности

• Оптимальная удельная мощность
• Работа при температуре окружающей среды до 43°C
• Эффективность прямого привода
• Низкие эксплуатационные расходы
• До 35% экономии энергии при регулировании частоты
• Исключение этапов разгрузки
• Конструкция, рассчитанная на длительный срок службы

Эргономика и обслуживание

• Быстрый запуск
• Простое управление и понятная панель
• Удобный доступ для обслуживания
• Электронный контроллер с функциями профилактического обслуживания

Комплектация

• Электродвигатель WEG
  • IP55, класс изоляции F
• Винтовой блок TAMROTOR серия ENDURO
• Контроллер SMARTRONIC / SMARTRONIC PLUS
  • Сигнализация и профилактическое обслуживание
  • Удаленное управление
  • Режим Master/Slave через последовательное соединение
  • Недельный таймер
  • Протокол MODBUS
• Компоненты SCHNEIDER ELECTRIC
  • Встроенная защита от короткого замыкания
• 1:1 прямой привод с муфтой
  • Гибкая муфта
  • Защита кожуха муфты
• Охладительный вентилятор EBM-PAPST
• Преобразователь DANFOSS

Производительность (фрагмент)
МОДЕЛЬ | kW | Hp | РАСХОД 7,5 bar (m3/min) | РАСХОД 10 bar (m3/min) | РАСХОД 13 bar (m3/min) | ВЫХОД | ГАБАРИТЫ (mm) | МАССА (kg)
MSD-V 18 | 18,5 | 25 | 0,8 - 3,0 | 0,7 - 2,6 | 0,7 - 2,1 | 1" | 1275 x 850 x 1465 | 465
MSD-V 22 | 22 | 30 | 1,3 - 4,2 | 1,3 - 3,8 | 1,1 - 2,9 | 1" | 1275 x 850 x 1465 | 500
MSD-V 30 | 30 | 40 | 1,2 - 5,3 | 1,2 - 4,6 | 1,2 - 4,0 | 1 1/4" | 1575 x 1030 x 1755 | 695
MSD-V 37 | 37 | 50 | 1,3 - 6,8 | 1,3 - 5,8 | 1,3 - 5,0 | 1 1/4" | 1575 x 1030 x 1755 | 715
MSD-V 45 | 45 | 60 | 1,3 - 7,6 | 1,3 - 6,8 | 1,2 - 5,9 | 1 1/4" | 1575 x 1030 x 1755 | 945
MSD-V 55 | 55 | 75 | 2,5 - 9,9 | 2,4 - 8,2 | 2,6 - 7,4 | 1 1/2" | 2000 x 1200 x 1810 | 1290
MSD-V 75 | 75 | 100 | 2,6 - 12,9 | 2,5 - 10,9 | 2,5 - 9,6 | 1 1/2" | 2000 x 1200 x 1810 | 1390
MSD-V 90 | 90 | 125 | 6,2 - 16,8 | 6,0 - 14,4 | 6,2 - 12,3 | 2" | 2500 x 1400 x 2037 | 2020
MSD-V 110 | 110 | 150 | 6,6 - 20,1 | 7,1 - 17,3 | 7,0 - 15,0 | 2" | 2500 x 1400 x 2037 | 2380

Технические характеристики

• Семейство: MSD-V (промышленные компрессоры с переменной частотой)
• Диапазон мощностей: 18,5–315 кВт
• Максимальная температура окружающей среды: до 43°C
• Экономия энергии: до 35% (при регулировании частоты)
• Привод: прямой 1:1 (гибкая муфта, защита кожуха муфты)
• Электродвигатель: WEG, IP55, класс изоляции F
• Винтовой блок: TAMROTOR серия ENDURO
• Контроллер: SMARTRONIC / SMARTRONIC PLUS (сигнализация, профилактическое обслуживание, удаленное управление, Master/Slave по последовательному соединению, недельный таймер, MODBUS)
• Электрические компоненты: SCHNEIDER ELECTRIC (встроенная защита от короткого замыкания)
• Охлаждение: вентилятор EBM-PAPST
• Преобразователь частоты: DANFOSS
• Цели конструкции: снижение затрат на обслуживание, исключение этапов разгрузки, продленный срок службы, быстрый запуск и простота обслуживания
