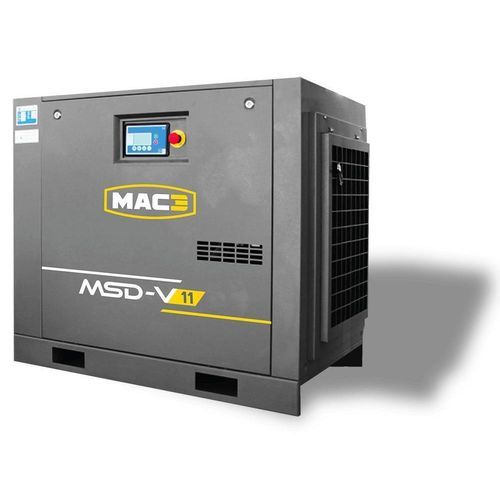

Винтовой компрессор MSD-V series

воздушныйэлектрическийстационарный

Обзор
Ряд MSD-V — это промышленныe компрессоры с регулируемой частотой от 5 до 15 кВт, доступные в трех конфигурациях: на раме, на ресивере или в компактном исполнении (компрессор + ресивер + осушитель). Предназначены для промышленных применений, требующих стабильного давления в системе, гибкости установки и экономии энергии.

Ключевые особенности

• Гибкость
  • Несколько конфигураций для специфических требований: компрессор на раме, компрессор, смонтированный на ресивере, или полностью готовое решение с осушителем и фильтрацией на ресивере
• Компактность
• Производительность
  • До 35% экономии энергии при работе с регулируемой частотой
  • Стабилизированное давление в сети
  • Мягкий пуск и исключение холостых фаз
  • Компоненты известных производителей для надежной работы и снижения затрат на обслуживание
• Экономичность

Оборудование

• Электродвигатель WEG — IP55, изоляция класса F
• AIR-END TAMROTOR или ROTORCOMP
• Контроллер SMARTRONIC с функциями сигнализации и профилактического обслуживания, дистанционным управлением, работой Master/Slave по последовательному соединению, недельным таймером, протокол MODBUS
• Компоненты Schneider Electric: реле контроля фаз, встроенная защита от короткого замыкания
• Муфта: прямой привод 1:1 — гибкая муфта или защитный кожух
• Охлаждающий вентилятор: EBM-PAPST
• Частотный преобразователь: DANFOSS

Конфигурации

• MSD-V НА РАМЕ
• MSD-V НА РЕСИВЕРЕ
• MSD-V COMPACT (компактный пакет: ресивер, холодильный осушитель, включает 2 inline-фильтра)

Сферы применения

• Ремесленное производство
• Обработка поверхностей
• Горнодобывающая отрасль и карьеры
• Автомобильная промышленность
• Деревообработка
• Энергетика
• Металлургия
• Крупная промышленность

PERFORMANCE — MSD-V НА РАМЕ (таблица производительности, расход воздуха в m3/min)
MODEL | kW | Hp | AIR FLOW RANGE M3/MIN (7,5 bar / 10 bar / 13 bar) | AIR OUTLET | DIMENSIONS (L x W x H) mm | WEIGHT (kg)
MSD-V 5 | 5.5 kW | 7.5 Hp | 0.38 - 1.03 / 0.37 - 0.83 / 0.36 - 0.64 | 1/2" | 1000 x 650 x 963 | 235
MSD-V 7 | 7.5 kW | 10 Hp | 0.40 - 1.40 / 0.43 - 1.20 / 0.43 - 0.95 | 1/2" | 1000 x 650 x 963 | 260
MSD-V 11 | 11 kW | 15 Hp | 0.59 - 1.98 / 0.55 - 1.67 / 0.66 - 1.33 | 3/4" | 1201 x 730 x 1050 | 305
MSD-V 15 | 15 kW | 20 Hp | 0.76 - 2.25 / 0.72 - 2.15 / 0.90 - 1.80 | 3/4" | 1201 x 730 x 1050 | 345

PERFORMANCE — MSD-V НА РЕСИВЕРЕ (производительность и опции ресивера)
MODEL | kW | Hp | AIR FLOW RANGE M3/MIN (7,5 bar / 10 bar / 13 bar) | TANK (L) | AIR OUTLET | DIMENSIONS (L x W x H) mm | WEIGHT (kg)
MSD-V. 5 | 5.5 kW | 7.5 Hp | 0.38 - 1.03 / 0.37 - 0.83 / 0.36 - 0.64 | 200 L | 1/2" | 1469 x 650 x 1438 | 316
MSD-V. 7 | 7.5 kW | 10 Hp | 0.40 - 1.40 / 0.43 - 1.20 / 0.43 - 0.95 | 200 L | 1/2" | 1469 x 650 x 1438 | 342
MSD-V. 11 | 11 kW | 15 Hp | 0.59 - 1.98 / 0.55 - 1.67 / 0.66 - 1.33 | 500 L | 3/4" | 1910 x 730 x 1708 | 457
MSD-V. 15 | 15 kW | 20 Hp | 0.76 - 2.65 / 0.72 - 2.15 / 0.90 - 1.80 | 500 L | 3/4" | 1910 x 730 x 1708 | 497

PERFORMANCE — MSD-V COMPACT
Турнки-пакет: компактное решение на ресивере с холодильным осушителем; содержит 2 inline-фильтра.
MODEL | kW | Hp | FLOW RANGE L3/MIN (7,5 bar / 10 bar / 13 bar) | TANK (L) | AIR OUTLET | DIMENSIONS (mm) | WEIGHT (kg)
MSD-V 5 | 5.5 kW | 7.5 Hp | 0.38 - 1.03 / 0.37 - 0.83 / 0.36 - 0.64 | 250 L | 1/2" | 1860 x 650 x 1438 | 365
MSD-V 7 | 7.5 kW | 10 Hp | 0.40 - 1.40 / 0.43 - 1.20 / 0.43 - 0.95 | 250 L | 1/2" | 1860 x 650 x 1438 | 410
MSD-V 11 | 11 kW | 15 Hp | 0.59 - 1.98 / 0.55 - 1.67 / 0.66 - 1.33 | 500 L | 3/4" | 1882 x 730 x 1708 | 508
MSD-V 15 | 15 kW | 20 Hp | 0.76 - 2.65 / 0.72 - 2.15 / 0.90 - 1.80 | 500 L | 3/4" | 1882 x 730 x 1708 | 550

Характеристики / технические спецификации

• Серия: MSD-V
• Диапазон мощности: 5–15 кВт
• Возможный режим работы: регулируемая частота (Variable speed)
• Конфигурации: рама, ресивер (tank), компакт (с осушителем и фильтрацией)
• Двигатель: WEG, IP55
• Шафтовый блок: TAMROTOR или ROTORCOMP
• Управление: SMARTRONIC (сигнализация, профилактическое обслуживание, дистанционное управление, Master/Slave, недельный таймер, MODBUS)
• Преобразователь частоты: DANFOSS
• Охлаждающий вентилятор: EBM-PAPST
• Электрические защитные и управляющие компоненты: Schneider Electric (реле контроля фаз, защита от короткого замыкания)
• Преимущества: до 35% экономии энергии, стабильное давление в сети, мягкий пуск, устранение холостых ходов
