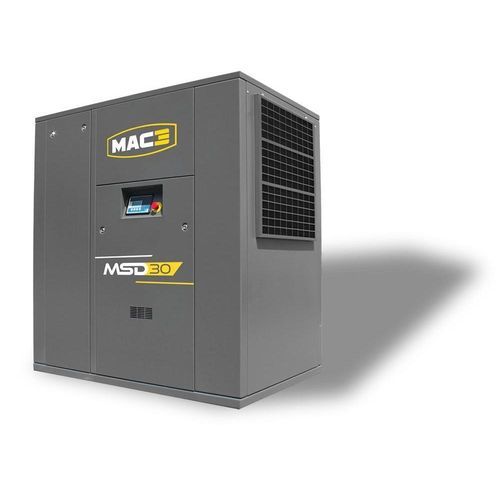

Винтовой компрессор MSD series

воздушныйэлектрическийстационарный

Обзор
С использованием проверенных компонентов серия промышленныx компрессоров MSD обеспечивает прямой привод мощностью 22–315 кВт для ответственных промышленных задач.

Общие характеристики

• Прочная конструкция
• Высокая производительность
• Компактные габариты
• Низкие эксплуатационные расходы

Преимущества
Рабочие характеристики

• Оптимальная удельная мощность
• Работа при температуре до 43°C
• Компоненты известных производителей
• Мощный электронный контроллер
• Высокая эффективность за счёт прямого привода
• Низкие затраты на обслуживание
• Долговечная конструкция для продлённого срока службы

Эргономика

• Быстрый запуск
• Удобство управления
• Упрощённый доступ для обслуживания
• Электронный контроллер с мониторингом
• Поддержка профилактического обслуживания

Комплектация

• Электродвигатель WEG — IP55, изоляция класса F
• TAMROTOR винтовой блок — серия ENDURO
• Электронный контроллер SMARTRONIC LITE / SMARTRONIC: аварии и профилактическое обслуживание, дистанционное управление, мастер/слейв по последовательному каналу, недельный таймер (≥ 30 kW), MODBUS (≥ 30 kW)
• SCHNEIDER ELECTRIC пускатель и защиты: реле контроля фаз, встроенная защита от короткого замыкания
• Прямой привод: шестерни, интегрированные в винтовой блок, гибкая муфта, защитный кожух муфты
• EBM-PAPST вентилятор охлаждения

Таблица характеристик (модели и основные данные)
МОДЕЛЬ | kW | Hp | РАСХОД ВОЗДУХА м3/мин (7,5 bar | 10 bar | 13 bar) | ВЫХОД ВОЗДУХА | РАЗМЕРЫ (мм) | МАССА (kg)
MSD 22 | 22 | 30 | 4,0 | 3,6 | - | 1" | 1275 x 850 x 1465 | 538
MSD 30 | 30 | 40 | 5,5 | 4,5 | 3,9 | 1 1/4" | 1575 x 1030 x 1750 | 761
MSD 37 | 37 | 50 | 6,6 | 5,6 | 4,6 | 1 1/4" | 1575 x 1030 x 1750 | 869
MSD 45 | 45 | 60 | 8,5 | 7,1 | 5,7 | 1 1/2" | 2000 x 1200 x 1810 | 1461
MSD 55 | 55 | 75 | 9,8 | 8,7 | 7,0 | 1 1/2" | 2000 x 1200 x 1810 | 1520
MSD 75 | 75 | 100 | 12,6 | 11,0 | 9,2 | 1 1/2" | 2000 x 1200 x 1810 | 1690
MSD 90 | 90 | 125 | 16,2 | 13,7 | 11,2 | 2" | 2500 x 1400 x 2037 | 2240
MSD 110 | 110 | 150 | 19,5 | 17,9 | 14,0 | 2" | 2500 x 1400 x 2037 | 2640
MSD 132 | 132 | 180 | 23,4 | 20,0 | 16,5 | 2 1/2" | 2750 x 1750 x 2000 | 2970

Области применения
Подходит для деревообработки, производства электроэнергии, металлургии, тяжёлой промышленности, поверхностной обработки, шахт и карьеров, автомобилестроения и других промышленных применений.

Технические характеристики

• Серия: MSD (промышленные компрессоры с прямым приводом)
• Диапазон мощностей: 22–315 кВт
• Винтовой блок: TAMROTOR ENDURO серия
• Двигатель: WEG, IP55, изоляция класса F
• Контроллер: SMARTRONIC LITE / SMARTRONIC — аварии, профилактическое обслуживание, дистанционное управление, мастер/слейв, недельный таймер (≥ 30 kW), MODBUS (≥ 30 kW)
• Пускатель и защиты: SCHNEIDER ELECTRIC — контроль фаз, защита от короткого замыкания
• Привод: прямой привод с интегрированными в блок шестернями, гибкая муфта, защитный кожух
• Охлаждение: вентилятор EBM-PAPST
• Температура окружающей среды: до 43°C
• Выходы воздуха: BSP‑соединения в зависимости от модели (1", 1 1/4", 1 1/2", 2", 2 1/2")
• Приоритеты конструкции: прочность, компактность, низкие затраты на обслуживание, длительный срок службы
