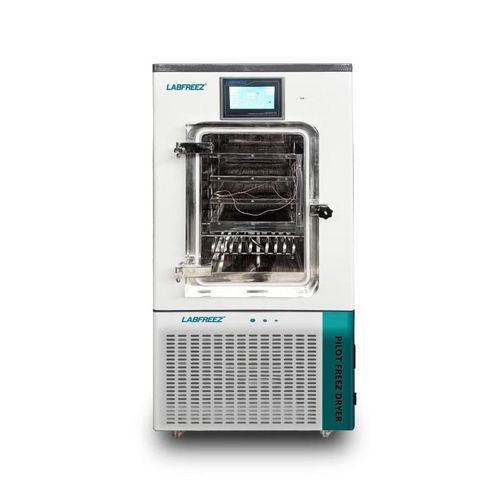

Пилотный лиофилизатор FD-30F series

для пищевой промышленностидля фармацевтической промышленностис электрическим обогревателем

Обзор продукта

• Пилотный вакуумный автоматический лиофилизатор
• Компрессор марки Франция/Германия, высококачественная полировка SS304, плоскостность <0.4
• Сенсорный экран с системой управления Labfreez® FD-EBM
• Для сыпучих образцов, таких как биопробы, продукты питания
• Производительность: 4-6 кг/пакет сырого образца
• Производитель в Китае, заводская цена

Пилотная система сублимационных сушилок

• Внутрисусловая сублимационная сушка: электронагреватель FD-30F-RE сушит в той же камере, чтобы избежать загрязнения материала и осуществить автоматизированную сублимацию
• Программируемый нагрев; сохраняет кривые сублимационной сушки для наблюдения и повторения процессов

Система рефрижерации

• Двухступенчатая технология охлаждения для упрощения обслуживания
• Герметичные компрессоры известных брендов (например, Tecumseh, DANFOSS) для низкого уровня шума и сильного охлаждения
• Регулятор давления и клапан Danfoss для высокой стабильности
• Конденсатор: до -86°C для машин с силиконовым маслом, -60°C для машин с электронагревателями; быстрое охлаждение от +20°C до -40°C в течение ~30 минут
• Диапазон температур на полке -50°C до +70°C ±1°C (сбалансированный)
• Возможность работы с воздушным охлаждением в помещении без дополнительного устройства охлаждения
• Использует хладагент без фреона и паяный пластинчатый теплообменник

Сухая камера

• Прямоугольная сухая камера; предварительное замораживание и сушка происходят в одной камере без ручного перемещения
• Камера и полки: полированный SS304 (SS316 опционально для контактных частей); высокопрозрачная дверь из оргстекла для наблюдения; закругленные внутренние углы для легкой очистки
• Шершавость внутренних стенок ≤ 0,6 мкм; плоскостность полок ≤ ±0.5 мм/м для обеспечения равномерной сушки
• Нагрев полок: масляный циркуляционный нагрев (высокоточный) типичен для медицины/био; электрический нагрев подходит для пищевых применений
• Полки используют безопасное напряжение; скорость нагрева контролируется; зеркально-полированные полки из нержавеющей стали проверены на шероховатость и плоскостность для обеспечения равномерности температуры
• Нагрев поперек стен является опцией, чтобы соответствовать стандарту GMP

Конденсатор (холодоуловитель)

• Конденсатор большой емкости изготовлен из SS304 (SS316 опционально для коррозионных материалов)
• Низкая температура конденсатора: до -86°C (машина на силиконовом масле), -60°C (машина с электронагревателем)
• Быстрое охлаждение от +20°C до -40°C в течение ~30 минут
• В некоторых моделях доступна независимая холодная ловушка цилиндрического типа (мощное удаление льда). Охлаждающий трубчатый конденсатор используется в FD-30F-RE и некоторых моделях
• Запатентованный отвод газов для равномерного удержания холода и высокой способности к захвату льда
• Электрический нагрев вокруг камеры конденсатора для эффективного удаления льда

Система циркуляции

• Экранированный циркуляционный насос Grundfos (Дания) и компоненты электрообогрева с ПИД-регулированием
• Циркуляционная жидкость: низкотемпературное силиконовое масло с низкой вязкостью
• Циркуляционная система применяется на сериях FD-20F, FD-30F-TP, FD-50F, FD-100F, FD-200F

Система управления FD-LYO

• Гибкие режимы ручного + автоматического управления: ручной, полуавтоматический и автоматический для серийного и опытного производства
• ПЛК с графическим сенсорным экраном (стандартный 7" LCD; Siemens PLC и 10" сенсорный опционально)
• Регулируемая и управляемая температура полки; хранение кривых процесса
• 32 программы; каждая программа до 36 сегментов; кривые сохраняются, а параметры изменяются в режиме реального времени
• Встроенный регистратор; Экспорт данных через USB для анализа данных; дополнительное программное обеспечение FD-LYO для ПК и дистанционного управления
• Функция калибровки датчика для обеспечения долгосрочной точности измерений
• Отображение аварийных сигналов в реальном времени и запрос исторических аварийных сигналов для диагностики и обслуживания
• Уровни пользователей и защита паролем для децентрализованного управления
• Опциональное дистанционное управление WIFI через ПК или мобильное приложение

Вакуумная система

• Стандартный двухступенчатый пластинчато-роторный вакуумный насос; вакуум регулируется автоматически
• Конечный вакуум может достигать ~1 Па; более производительные вакуумные насосы (LEYBOLD / ULVAC / Edwards) опционально
• Производительность насоса: от атмосферы до 10 Па за <30 мин (типично)
• Скорость утечки системы < 10 Па-Л/с

Защита безопасности

• Комплексная защита оборудования с логическими блокировками
• Защита электрической, вакуумной и нагревательной систем; сигнализация в реальном времени о неисправностях системы
• Защита отключения/включения питания и сублимационного процесса
• Защита материала во время сублимации; отключение нагрева при недостаточном вакууме
• Защита блокировки конденсатора-вакуума

Другие характеристики

• Насыпной тип подходит для сырых продуктов, таких как продукты питания, фрукты, травяные лекарства и биоматериалы
• Стопперный тип доступен для флаконов (укупорка крышек во флаконы)
• Надувной (водяной) клапан с предохранительной мембраной; может подключаться к источнику инертного газа для сушки и заполнения инертным газом для увеличения срока хранения
• СертификатыCE / ISO 9001 / ISO 13485 / ISO 14001; может соответствовать GMP по мере необходимости

Основные компоненты (краткое описание)

• Компрессоры Tecumseh / Danfoss (примеры)
• Контроллеры давления и клапаны Danfoss
• Циркуляционный насос Grundfos
• ПЛК + сенсорный ЖК-дисплей (Labfreez FD-EBM)
• Двухступенчатый пластинчато-роторный вакуумный насос (или более высокая марка по выбору)
• Конструкция изSS304 (SS316 по выбору для контактных частей)

СПЕЦИФИКАЦИИ (сводная таблица) Модели: FD-30F-RE | FD-30F-R | FD-30F-TP Тип нагрева: Электрический обогрев | Обогрев с циркуляцией силиконового масла | Обогрев с циркуляцией силиконового масла Площадь сублимационной сушки: 0.4 м2 | 0,4 м2 | 0,306 м2 Количество полок: 4+1 шт | 4+1 шт | 3+1 шт Диапазон температур на полке: -50 ~ 70°C (±1°C при балансировке) для всех моделей Разница температур (равномерность): ±1°C (баланс) Размер полки: 300 × 340 мм (все модели) Загрузка материала в один лоток (типовая): 4 Л (RE/R) | 4 Л | 3 Л Расстояние между полками: 50 мм (RE/R) | 50 мм | 70 мм Размер лотка: 295 × 335 мм (все модели) Количество лотков: 4 шт. (RE/R) | 4 шт. | 3 шт Вместимость флаконов (примеры): Ф22: 728 (RE/R) | 728 | 546; Ф16: 1440 | 1440 | 1080; Ф12: 2600 | 2600 | 1950 Температура холодной ловушки: ≤ -60°C (RE) | ≤ -75°C (R) | ≤ -75°C (TP) Возможность захвата льда: 8 кг / 24 ч (обычно) для всех моделей Размораживание: Естественное (RE/R)| Электрическое или горячим газом (TP) Тип охлаждения: Воздушное охлаждение (все модели) Предельный вакуум: ≤ 5 Па (обычно) Скорость вакуумирования: 6 Л/с (типовая) Размеры (мм): FD-30F-RE 890 × 660 × 1210; FD-30F-R 920 × 780 × 1350; FD-30F-TP 1280 × 900 × 1630 Вес: FD-30F-RE ~280 кг; FD-30F-R ~400 кг; FD-30F-TP ~450 кг Напряжение: 220 В/50 Гц (опция 110 В/60 Гц) (все модели) Мощность: FD-30F-RE 2700 ВТ; FD-30F-R 4500 ВТ; FD-30F-TP 5500 ВТ Метод управления: PLC автоматический + ручной Caractéristiques / spécifications techniques

• Модель коммерческая: FD-30F-RE
• Type de chauffage: Электрический нагрев (FD-30F-RE)
• Вместимость процесса: 4-6 кг на партию (грубый материал)
• Площадь полок: 0.4 м2
• Диапазон температур на полке: -50°C à +70°C ±1°C
• Температура холодной ловушки: jusqu'à -60°C (RE), jusqu'à -75°C (R/TP)
• Вылов льда: ~8 кг / 24 ч
• Конечный вакуум: ≤ 5 Па
• Поток вакуумного насоса: 6 л/с
• Размеры (RE): 890×660×1210 мм
• Вес (RE): ~280 кг
• Напряжение: 220 В/50 Гц (возможна установка 110 В/60 Гц)
• Мощность (RE): 2700 Вт
• Контроль: PLC + тактильный экран, 32 программы, 36 сегментов на программу
• Конструкция: SS304 poli (SS316 optionnel pour parties en contact)
