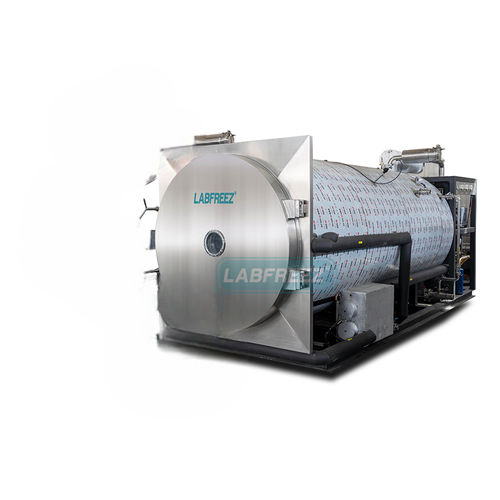

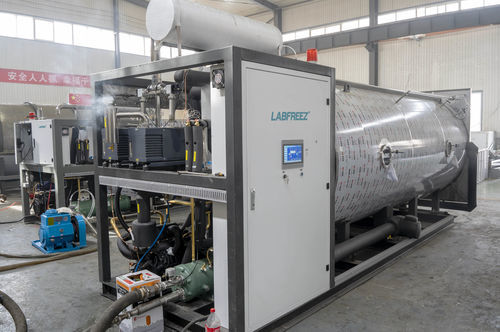

Лиофилизатор для лабораторий FD-PR series

пилотныйдля пищевой промышленностидля фармацевтической промышленности

Введение Сублимационная сушилка контактного типа серии FD-PR. Полка имеет функции как нагрева, так и охлаждения, а дизайн соответствует стандартам GMP. Подходит для лабораторных исследований и производства небольших партий продукции. Применение

• Фармацевтическая промышленность: сублимационная сушка сыворотки, плазмы, вакцин, ферментов, антибиотиков, гормонов и т.д.
• Пищевая промышленность: сублимационная сушка кофе, листьев овощей, фруктовых соков, клубники, целых креветок, мяса, специальных овощей - сохраняет цвет, аромат, вкус, форму и питательные вещества и облегчает длительное хранение и транспортировку.
• Питание и продукты здоровья: сублимационная сушка маточного молочка, жемчужного порошка, женьшеня и т.д., для сохранения активных ингредиентов.
• Биологические исследования: сохранение бактерий, артерий, костей, кожи, роговицы, нервной ткани и органов с сохранением биохимических и физических свойств.
• Другое: теплоизоляционная керамика для аэрокосмической промышленности, дерево и шелк в археологии, производство образцов, специальные материалы и т.д.

Особенности

• Усовершенствованная система измерения для гарантии качества продукции; соответствует GMP.
• Низкое энергопотребление и конкурентоспособная цена.
• Возможен индивидуальный дизайн в соответствии с требованиями заказчика.
• Сертификация: ISO 9001:2015, ISO 14001:2015, CE.

Сушильная камера / полка

• Зеркальная полировка без мертвой кромки; шероховатость поверхности ≤ 0,5 мкм.
• Камера, полка и шланги проверены на герметичность.
• Конструкция поворотного замка, легко открывается (опционально автоматический гидравлический замок).
• ПЛК управление нагревом и охлаждением полки, точность контроля температуры ≤ ±1°C.
• Способ нагрева полки: постоянный нагрев или ступенчатый нагрев.

Холодная ловушка

• Изготовлен из SUS304 или SUS316L.
• Различные типы по выбору и гибкая компоновка в соответствии с требованиями.
• Аргонодуговая сварка; одноэтапное формирование для обеспечения отсутствия утечек и легкой очистки.

Вакуумная система

• Предварительный вакуумный блок и блок поддерживающего вакуума объединены; каждый блок может использоваться отдельно для повышения стабильности и долговечности.
• Для повышения скорости откачки можно использовать многоступенчатый корневой вакуумный насос; конечный вакуум ≤ 1 Па (типичные конфигурации).

Рефрижераторная система

• Высококачественные компрессорные агрегаты; поршневые или винтовые компрессоры на выбор для удовлетворения различных потребностей в охлаждении.
• Множество функций защиты: защита от высокого/низкого напряжения, защита от перепада давления масла и т.д. для обеспечения стабильной работы.
• Серийные или параллельные компрессорные агрегаты на выбор для регулировки холодильной мощности и экономии энергии.
• Рефрижераторы соответствуют международным экологическим стандартам.

Циркуляционная система

• Электрический нагрев или паровой нагрев по выбору.
• Прямой нагрев через циркуляционный насос и теплообменник для равномерного нагрева полок.
• Использование высокостабильного теплоносителя для соблюдения температурных требований.

Система управления

• Автоматическое или ручное управление; поддерживаются электронные подписи и несколько паролей.
• Удобный HMI, отображающий подробное рабочее состояние машины.
• ПЛК управление; постоянный или ступенчатый нагрев на выбор.
• Защита от блокировки источника питания и автоматические функции сигнализации.
• Удаленный мониторинг через ПК соединение.
• Автоматическая запись и сохранение данных сублимационной сушки и кривых; функция сохранения данных при отключении питания.

Основные технические характеристики (таблица 1) Модель | FD-P20R | FD-P25R | FD-P30R | FD-P35R Входное количество (кг/пакет)| 200 | 250 | 300 | 350 Полезная площадь полки (㎡) | 20 | 25 | 30 | 35 Рабочая температура на полке (°C)| Комнатная температура ~ 120°C | Комнатная температура ~ 120°C | Комнатная температура ~ 120°C | Комнатная температура ~ 120°C Зазор между полками (мм)| 95 | 95 | 95 | 95 | 95 Размер полки (мм)| 2200×600 | 2200×600 | 3300×600 | 3300×600 Ярусность полки (слой) | 8+1 | 10+1 | 8+1 | 9+1 Количество полок (шт.)| 18 | 22 | 18 | 20 Разница температур на полке (°C)| ±1°C | ±1°C | ±1°C | ±1°C Самая низкая температура конденсатора (°C) | -60±5°C | -60±5°C | -60±5°C | -60±5°C | -60±5°C Грузоподъемность конденсатора (кг)| 300 | 375 | 450 | 525 Конечный вакуум (Па) | 2 | 5 | 5 | 5 Метод охлаждения | (Охлаждение водой)| (Охлаждение водой)| (Охлаждение водой)| (Охлаждение водой)| (Охлаждение водой) Расход охлаждающей воды (Т/час)| 20 | 25 | 30 | 30 Расход воды для размораживания (Т/час)| (Пруд с циркулирующей водой) 5 | (Пруд с циркулирующей водой) 5 | (Пруд с циркулирующей водой) 5 | (Пруд с циркулирующей водой) 5 | (Пруд с циркулирующей водой) 5 Метод размораживания | Распыление и погружение | Распыление и погружение | Распыление и погружение | Распыление и погружение Способ нагрева (кВт)| (Электрический нагрев) 16 | (Электрический нагрев) 24 | (Электрический нагрев) 28 | (Электрический нагрев) 24 Рабочая среда | Температура 5°C ~ 30°C, влажность < 75% | Температура 5°C ~ 30°C, влажность < 75% | Температура 5°C ~ 30°C, влажность < 75% | Температура 5°C ~ 30°C, влажность < 75% Общая мощность (кВт)| 75,35 | 72 | 105,2 | 125 Площадь обслуживания и высота (㎡×мм)| 35×2,8 | 35×2,8 | 40×2,8 | 45×2,8 Вес (кг)| 8000 | 9000 | 9500 | 10000 Основные технические характеристики (таблица 2) Модель | FD-P40R | FD-P50R | FD-P60R | FD-P100R | FD-P150R | FD-P200R Количество загружаемого материала (кг/пакет)| 400 | 500 | 600 | 1000 | 1500 | 2000 Полезная площадь полки (㎡) | 40 | 52 | 60 | 102 | 157 | 201 Рабочая температура полки (°C)| Комнатная температура ~ 120°C (все модели)| | | | | | | Зазор между полками (мм)| 95 (все модели)| | | | | | | Размер полки (мм)| 3300×600 | 3300×600 | 5000×600 | 5000×600 | 7800×600 | 9900×600 Ярусность полки (слой)| 10+1 | 13+1 | 15+1 | 17+1 | 17+1 | 17+1 Количество полок (шт.)| 22 | 28 | 32 | 36 | 36 | 36 Разница температур на полке (°C)| ±1°C (все модели)| | | | | | | | Самая низкая температура конденсатора (°C)| -60±5°C (все модели)| | | | | | | Емкость конденсатора (кг)| 600 | 750 | 900 | 1500 | 2250 | 3000 Конечный вакуум (Па)| 6 | 5 | 6 | 5 | 5 | 5 Метод охлаждения | Водяное или испарительное охлаждение (модели)| | | | | | | | Расход охлаждающей воды (Т/час)| 40 | 40 | 50 | 53,7 | 150 | 50 Расход воды на размораживание (Т/час) | Значения для пруда циркуляционной воды (6 / 6 / 8 / 10 / 15 / 15) в зависимости от модели | | | | | | | Метод размораживания | Распыление и погружение (все модели) | | | | | | | Способ нагрева | Электрический или паровой нагрев (все модели)| | | | | | | Общая мощность (кВт)| 117,7 | 113 | 160 | 172,5 | 231 | 350 Рабочая площадь и высота (㎡×мм)| 80×3, 100×4,2, 130×4,2, 200×4,5, 300×4,5, 380×4,5 (зависит от модели)| | | | | | | Вес (кг)| 10500 | 12500 | 13000 | 35000 | 50000 | 40000 Размеры и количество камер быстрой заморозки / тележек зависят от модели и указаны в полных технических таблицах. Caractéristiques / Spécifications techniques

• Наименование серии: Серия FD-PR (встроенная круглая камера, контактный тип).
• Диапазон температур: Комнатная температура до 120°C; точность регулирования ≤ ±1°C.
• Низшая температура конденсатора: обычно -60±5°C.
• Возможность конечного вакуума: до 1-6 Па в зависимости от модели и конфигурации вакуума.
• Вместимость конденсатора в зависимости от модели варьируется от ~300 кг до нескольких тысяч кг.
• Варианты нагрева: электрический нагрев или паровой нагрев; режимы нагрева полок: постоянный или ступенчатый.
• Методы охлаждения: водяное или испарительное охлаждение (зависит от модели); оттайка: спрей и погружение; расход воды при оттайке зависит от модели.
• Управление: PLC + HMI, автоматическое/ручное управление, запись данных и дистанционный мониторинг.
• Материалы: камера и холодильная ловушка из SUS304 / SUS316L; аргонодуговая сварка для герметичности конструкции.
• Сертификаты: ISO 9001:2015, ISO 14001:2015, CE.
