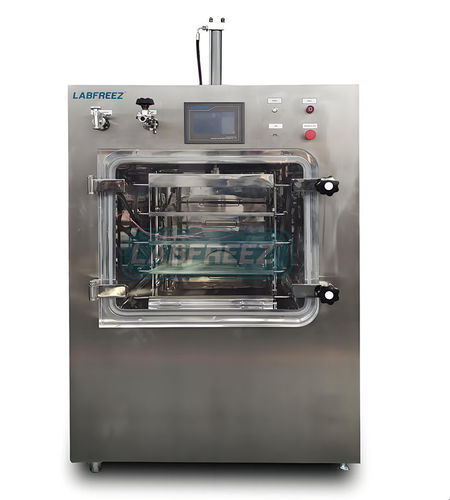

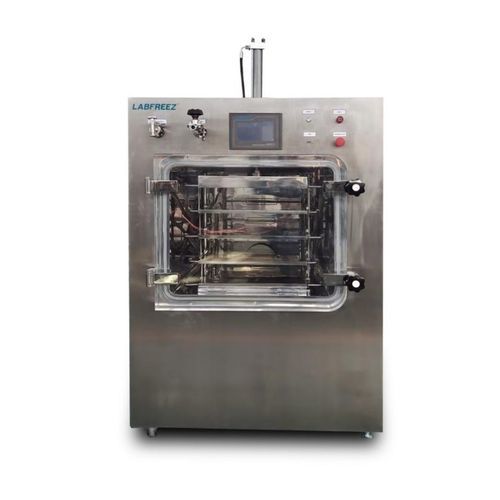

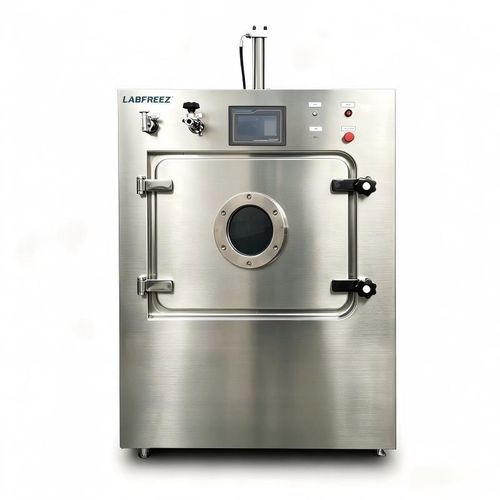

Лиофилизатор для процесса FD-100F-TP

пилотныйдля пищевой промышленностидля фармацевтической промышленности

Краткое описание

• Лиофилизатор для вакцин с прямоугольной сушильной камерой
• Предварительная заморозка и сушка в одной камере без переноса
• Площадь полок 1,15 м2, 10–15 кг/партия, способность улавливания льда 15 кг/24ч
• Высокоточный метод управления температурой с циркуляцией термического масла
• Автоматический + ручной режимы, удалённое управление ПК (опция)
• Компрессор, циркуляционный насос и манометр известных брендов французского происхождения
• Воздушное охлаждение, не требует внешнего источника охлаждающей воды
• Подходит для флаконов вакцины, лекарств, IVD, микропланшетов, полипептидов, пробиотиков, биологических образцов, пищевых продуктов
• CE/ISO9001, соответствует стандарту GMP, конструкция с проходом через стену (Wall-cross) для чистых помещений

Особенности — Камера

• Прямоугольная сушильная камера, поддерживает предварительное замораживание и сушку в одной камере без ручного переноса
• Сушильная камера и полки из полированного SS304 (SS316 опционально для контактных частей), прочная плексигласовая дверь наблюдения, внутренние закруглённые углы для лёгкой очистки
• Шероховатость внутренней стенки ≤ 6 μm, плоскостность полок ≤ ±0,5 мм/м для оптимальной производительности сушки
• Диапазон температуры полок: -50°C до +70°C ±1°C (сбалансировано); быстрое охлаждение с +20°C до -40°C в течение 60 мин
• Тип нагрева — циркуляция масла с высокой точностью управления температурой (подходит для медицины/био); доступен электрический нагрев (подходит для пищевой промышленности)
• Полки используют безопасное напряжение с управляемой скоростью нагрева; зеркально отполированные нержавеющие полки проверены по шероховатости и плоскостности для обеспечения равномерной температуры
• Доступен вариант с проходом через стену для соответствия требованиям GMP

Особенности — Конденсатор (холодная ловушка)

• Большой по ёмкости конденсатор, конструкция SS304 (SS316 опционально для коррозионных сред)
• Минимальная температура конденсатора до -85°C (машина с силиконовым маслом), -60°C для машины с электрическим нагревом
• Быстрое охлаждение с +20°C до -40°C в течение 30 мин
• Независимый цилиндрический холодоуловитель с плексигласовой дверью; мощная способность удаления льда
• Запатентованная технология распределения газа для равномерного улавливания холода и эффективного захвата льда
• Электрический нагрев вокруг камеры конденсатора для эффективной оттайки/удаления льда

Особенности — Холодильная система

• Двухступенчатая технология охлаждения для упрощения обслуживания
• Известные герметичные компрессоры (например, Tecumseh, DANFOSS) для низкого шума и мощного охлаждения
• Давлениеской контроллер и клапан бренда Danfoss для высокой стабильности
• Воздушное охлаждение без необходимости дополнительного охладительного устройства
• Использует экологичный хладагент без CFC
• Паяный пластинчатый теплообменник

Особенности — Циркуляционная система

• Экранированный циркуляционный насос GUNDFOS (Дания) и электрические нагревательные компоненты с PID-контролем
• Циркуляционная жидкость: низкотемпературное низковязкое силиконовое масло
• Циркуляционная система применима к сериям FD-10F-R, FD-20F, FD-30F-TP, FD-50F, FD-100F, FD-200F

Особенности — Система управления

• Гибкое ручное + автоматическое управление; ручная настройка процесса и режимы автоматического партийного производства
• PLC управление с 7" LCD сенсорным графическим дисплеем (Siemens PLC + 10" сенсор опционно)
• Температура полок регулируема и контролируема; подходит для пилотных и производственных процессов
• 32 программы, каждая до 36 сегментов; кривые могут храниться и параметры изменяться в реальном времени
• Встроенный регистратор; экспорт данных по USB для анализа; ПО FD-LYO и управление ПК опционально
• Функция калибровки датчиков для обеспечения долгосрочной точности измерений
• Отображение аварий в реальном времени и исторический журнал аварий для диагностики и обслуживания
• Уровни пользователей и контроль паролем для распределённой эксплуатации и управления
• WIFI удалённое управление через ПК или мобильное приложение опционально

Особенности — Вакуумная система

• В комплекте двухступенчатый ротационный пластинчато-роторный вакуумный насос (автоматическая регулировка вакуума и настраиваемая)
• Предельный вакуум до 1 Pa (высокопроизводительные насосы LEYBOLD/ULVAC опционально)
• Производительность насоса: атмосфера до 10 Pa менее чем за 30 мин
• Утечка системы < 10 Pa·L/sec

Особенности — Защита безопасности

• Комплексная защита машины и логические электрические блокировки системы
• Аварии по вакууму, нагреву и другим сбоям системы
• Защита при включении/выключении питания и предохранительные меры для процесса сублимации
• Защита материала во время сублимации; отключение нагрева при недостаточном вакууме
• Взаимоблокировка конденсатор-вакуум для эксплуатационной безопасности

Особенности — Прочее

• Обычный тип подходит для сыпучих сырьевых продуктов (пищевые продукты, фрукты, травяные лекарства, биоматериалы)
• Тип со стоппером подходит для флаконов с крышками; стопперинг предотвращает вторичное загрязнение и повторное адсорбирование влаги
• Надувной (водный) клапан с защитной мембраной может использоваться с источником инертного газа для инертирования и продления срока хранения
• Доступны сертификаты CE / ISO9001 / ISO13485 / ISO14001; возможно соответствие GMP по запросу заказчика

Технические характеристики (таблица)
Серия FD-100F — Модель: FD-100F-TP Конструкция стенового прохода
Тип нагрева: Силиконовое масло циркуляционное
Площадь сушки: 1,15 m2
Количество полок: 4+1 pcs
Диапазон температур полок: -50°C ~ +70°C ±1°C
Разница температуры полок: ±1°C (сбалансировано)
Размеры полок: 480×600 mm
Размеры лотка: 475×595 mm
Количество лотков: 4 pcs
Объем загружаемого сырья: 11 L
Вертикальный шаг: 70 mm
Материал камеры: полированный SS304
Материал полок: полированный SS304
Материал лотков: SS304
Вместимость флаконов (Ф22): 2460 pcs
Вместимость флаконов (Ф16): 4788 pcs
Вместимость флаконов (Ф12): 8624 pcs
Температура конденсатора: ≤ -85°C
Способность улавливания льда: 15 Kg/24h
Оттайка: Электрический нагрев
Материал конденсатора: SS304
Вакуумный насос: В комплекте
Предельный вакуум: ≤ 1 Pa
Производительность насоса: 15 L/s
Стиль стопперинга: Гидравлическое давление
Тип охлаждения: Воздушное охлаждение
Габариты (мм): 1640×1105×1635 + 350
Напряжение: 3p-380~400V/50Hz
Установленная мощность: 7500 W
Вес: 1000 kg

Технические спецификации

• Модель: FD-100F-TP
• Тип нагрева: Силиконовое масло циркуляционное
• Площадь сушки: 1,15 m2
• Количество полок: 4+1 pcs
• Диапазон температур полок: -50°C до +70°C ±1°C
• Температура конденсатора: ≤ -85°C
• Способность улавливания льда: 15 kg / 24 h
• Предельный вакуум: ≤ 1 Pa
• Производительность насоса: 15 L/s
• Примеры вместимости флаконов: Ф22 = 2460 pcs; Ф16 = 4788 pcs; Ф12 = 8624 pcs
• Тип охлаждения: Воздушное охлаждение
• Мощность / Напряжение: 7500 W / 3p-380~400V/50Hz
• Габариты: 1640 × 1105 × 1635 + 350 mm
• Сухой вес: ~1000 kg
• Материалы: Камера / полки / лотки SS304 (SS316 опционально)
