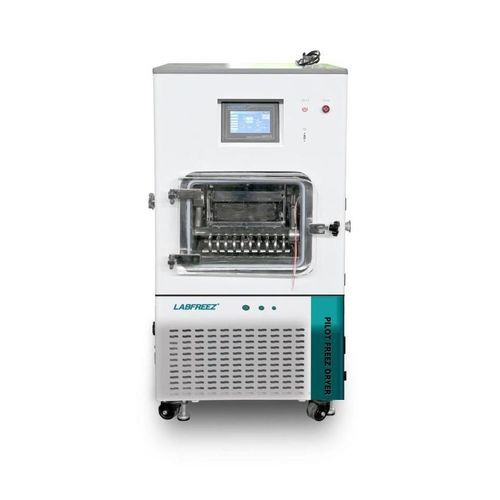

Лиофилизатор для лабораторий FD-10F series

для процессапилотныйдля пищевой промышленности

Краткое описание

• Компактный ин-ситу пилотный лиофилизатор для обработки малых партий (1–3 кг сырья за партию в зависимости от варианта)
• Вместимость по захвату льда конденсатора ≈ 6 кг/24 ч; опции температур конденсатора до -86°C
• Предзамораживание и сушка в одной камере; автоматический и ручной режимы; опция запечатывания флаконов под вакуумом
• Нагрев полок циркуляцией силиконового масла или электрический нагрев полок; применим для вакцинных флаконов, пробиотиков, полипептидов, традиционной медицины, пищевых образцов и фруктов
• Экспорт данных через USB; опционально удаленное управление и программное обеспечение FD-LYO

Обзор
Серия FD-10F — компактный автоматический ин-ситу пилотный лиофилизатор, разработанный для мелкосерийной обработки биологических и пищевых образцов. Модели поддерживают циркуляционное нагревание силиконовым маслом или электрический нагрев полок и предлагают опцию укупорки флаконов под вакуумом. Конструкция ориентирована на удобство очистки, контролируемую теплопередачу и точное управление процессом для НИОКР и пилотного производства.

Камера

• Прямоугольная рабочая камера: предзамораживание и первичная сушка без переноса образцов
• Камера, полки и лотки из полированного SS304; контактные детали SS316 опционально
• Высокопрозрачная дверца из плексигласа для наблюдения; внутренние углы закруглены для удобства очистки
• Циркуляционный нагрев силиконовым маслом обеспечивает высокую точность температуры (био/медицина); электрический нагрев подходит для пищевых применений
• Экранированный циркуляционный насос GUNDFOS и PID-контроль для масляных моделей; низковязкое силиконовое масло используется как теплоноситель
• Электрические нагреваемые полки с безопасным напряжением и управляемыми скоростями набора температуры

Камера конденсатора (холодная ловушка)

• Конденсатор большой емкости из SS304 (SS316 опционально для коррозионных процессов)
• Минимальная температура конденсатора: до -86°C (версии с силиконовым маслом) или до -60°C (электрические версии)
• Быстрое охлаждение: например +20°C → -40°C за ~30 минут
• Независимая цилиндрическая холодная ловушка с дверцей из плексигласа и высокой способностью удаления льда
• Патентованная технология перераспределения газа для равномерного улавливания и улучшенного сбора льда
• Опция электрического подогрева вокруг конденсатора для облегчения удаления льда

Холодопроизводительность

• Двухступенчатая схема охлаждения для стабильной работы на низких температурах
• Герметичные компрессоры известных брендов (например, DANFOSS) и хладагент без CFC
• Контроллеры давления и клапаны Danfoss для стабильности работы
• Возможности конденсатора: типично ≤ -60°C; опция низкотемпературная ≤ -86°C
• Воздушное охлаждение без внешнего чиллера; паяный пластинчатый теплообменник

Циркуляционная система

• Экранированный циркуляционный насос GUNDFOS (Дания) для моделей с нагревом силиконовым маслом (FD-10F-R / FD-10F-TP)
• Электрические нагревательные элементы с PID-контролем для точного регулирования температуры полок

Система управления

• Гибкие ручные и автоматические режимы управления с PLC-логикой
• Стандартный 7" LCD сенсорный графический дисплей; Siemens PLC и 10" сенсорный экран опционально
• Программируемые температурные профили полок; 32 программы по 36 сегментов каждая (кривые можно хранить и изменять в реальном времени)
• Встроенный регистратор с USB-экспортом; опциональное ПО FD-LYO и удаленное управление через ПК/мобильное приложение
• Функция калибровки датчиков, отображение аварий в реальном времени и история, уровни доступа и защита паролем

Вакуумная система

• В комплект входит двухступенчатый роторно-клепельный вакуумный насос; вакуум автоматически регулируется и задается
• Достигнутый вакуум типично ~1–5 Pa (зависит от модели); доступны премиум насосы (LEYBOLD/ULVAC)
• Конструкция обеспечивает достижение рабочего вакуума атмосфера→~10 Pa менее чем за ~30 минут (зависит от модели)
• Низкая скорость утечек системы (спецификация: скорость утечки < 10 Pa·l/sec)

Защита и безопасность

• Логика защиты и межблокировки по всей машине для электрической и процессной безопасности
• Аварийные функции по вакууму, нагреву и другим критическим системам
• Защиты при включении/выключении питания и защиты процесса сублимации; межблокировка конденсатор–вакуум

Прочие функции

• Стандартные типы для сыпучих продуктов (пищевые, фрукты, травы); типы со стоппером для укупорки флаконов под вакуумом
• Надувной (водяной) клапан и предохранительный диафрагменный клапан для подключения источника инертного газа и продления срока хранения
• Опции сертификации и соответствия: CE, ISO 9001, ISO 13485, ISO 14001; возможна конфигурация под GMP по запросу

Технические характеристики
МОДЕЛЬ: FD-10F Series (FD-10F-R / FD-10F-RE / FD-10F-TP / FD-10F-TPE)
Спецификации: стандартный лиофилизатор / лиофилизатор с укупоркой (ручная или опциональная укупорочная приставка)
Площадь полок: 0.2 m² (0.1 m² вариант с одной полкой)
Количество полок: 2 шт (вариант 1 шт доступен)
Нагрев полок: циркуляция силиконового масла или электрический нагрев
Диапазон температуры полок: -40°C до +70°C (силиконовое масло) ; -50°C до +70°C (электрическая опция)
Размер полки: 400 × 270 мм; размер лотка 395 × 265 мм
Количество лотков: 2 (или 1 для меньшей версии)
Загружаемая емкость: 2 L (толщина 10 mm) или 1 L (толщина 10 mm) в зависимости от варианта
Вместимость флаконов (пример): Ø22: 440 / 220 шт; Ø16: 868 / 434 шт; Ø12: 1554 / 777 шт (зависит от модели)
Конденсатор: типично ≤ -65°C (электрич. блок ≤ -60°C); -80°C / -86°C опция
Вместимость по захвату льда: 6 kg / 24 h
Размораживание конденсатора: естественное (опционально электрическое размораживание)
Вакуумный насос: в комплекте (двухступенчатый роторно-клепельный, вакуумный расход ~4 L/s указан)
Степень вакуума: ≤ 5 Pa (типично достижимый конечный вакуум)
Тип охлаждения: воздушное охлаждение
Габариты (Д×Ш×В): 655 × 640 × 1200 mm
Вес: ~210 kg
Управление: PLC авто + ручное (экспорт USB); опционально удаленное/WiFi управление
Установочная мощность: ~2 kW
Напряжение: 220 V / 50 Hz (может быть изменено на 110 V / 60 Hz)
Материал: SS304 для камеры, полок, лотков (контактные части SS316 опциональны)
