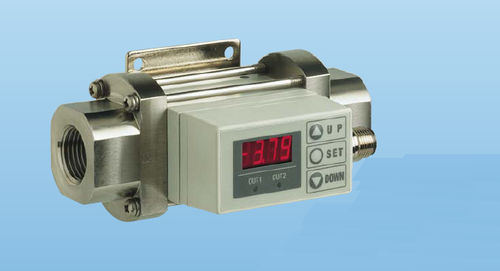

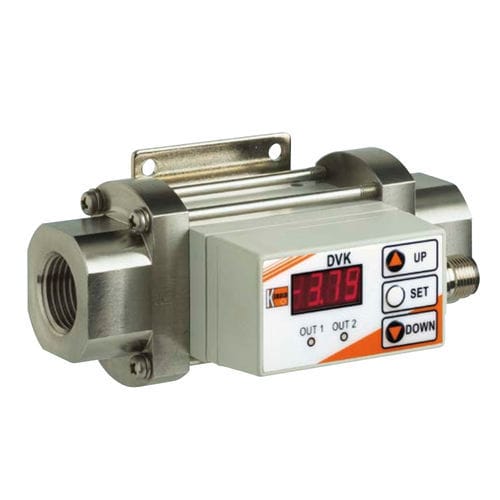

Калориметрический расходомер DVK

объемныйдля газадля воздуха

Цифровой расходомер/монитор KOBOLD модели DVK предназначен для измерения и контроля малых и средних расходов воздуха в трубопроводах и шлангах. Устройство не требует технического обслуживания и работает по калориметрическому принципу. При подаче рабочего напряжения термистор, встроенный в датчик, нагревается до заданного значения, превышающего температуру среды. Когда воздух (или газ) проходит через датчик, тепло, выделяемое в датчике, поглощается средой. Это приводит к охлаждению датчика до температуры среды. В зависимости от скорости и интенсивности потока температуры выравниваются, и сопротивление датчика пропорционально снижается. Скорость потока можно определить путем измерения сопротивления. Температура среды измеряется вторым датчиком. Значения сопротивления обоих датчиков сравниваются электронным блоком с помощью схемы моста Уитстона, и выходное реле срабатывает, если заданные пороговые значения не достигнуты или превышены. Состояние реле сигнализируется двумя светодиодами (ВКЛ: светодиод горит; OUT 1*: зелёный, OUT 2*: красный). Цифровой расходомер KOBOLD типа DVK работает практически без потерь давления. Как правило, устройство поставляется в двух различных исполнениях (дисплей и датчик в виде компактного прибора или дисплей и датчик, разнесённые, но соединённые кабелем) с необходимыми резьбовыми соединениями.
