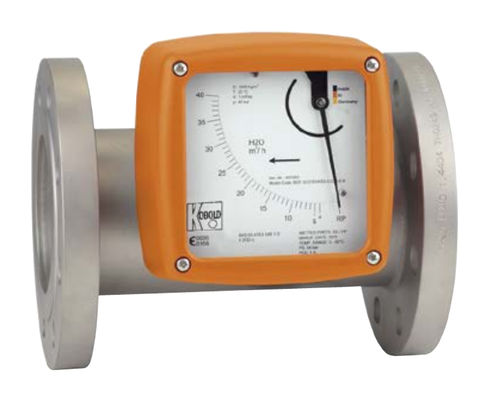

Расходомер с поплавком BGF

объемныйдля жидкостейвертикальный

Внутри измерительной трубки находится поплавок со звездообразным направляющим кольцом, который упирается в пружину. При ненулевом расходе между конусообразной магнитной системой и измерительным кольцом образуется кольцевой зазор. Положение магнитной системы зависит от результирующей силы, суммирующей все действующие на нее силы. Эти силы включают в себя силу потока, силу пружины, действующую в направлении, противоположном силе потока, а также силы выталкивания и веса, значимые для измерений при вертикальной установке. Каждое положение держателя магнита соответствует значению расхода, измеренному во время калибровки, которое переносится на шкалу. Расходомер BGF состоит из измерительной трубки с присоединениями, измерительного кольца и конического держателя магнита. С помощью магнита положение магнитной системы передаётся герметично заключённому ведомому магниту, установленному на оси стрелки. Положение второго кольцевого ведомого магнита, установленного на оси стрелки, передаётся на шкалу с помощью стрелки.
