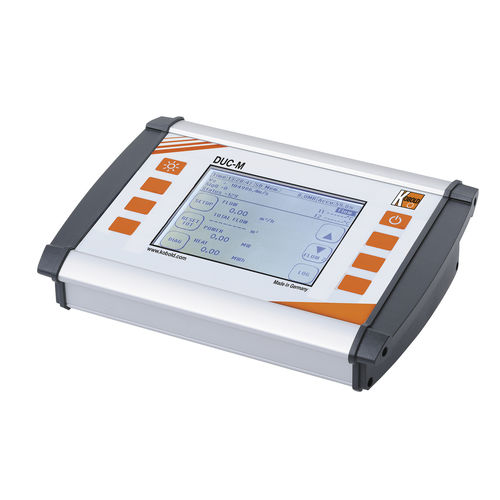

Ультразвуковой расходомер DUC series

объемныйдля жидкостейDN10 - 3/8"

Система DUC использует эффект ускорения и замедления акустических сигналов, распространяющихся в движущейся жидкости. Два ультразвуковых датчика, устанавливаемых снаружи на трубу, образуют акустический путь. Датчики посылают и принимают акустические сигналы, а время прохождения t1 и t2 измеряется электронным датчиком расхода. Сигнал, идущий от датчика A к датчику B, ускоряется потоком (короткое время t1). Обратный сигнал, идущий от датчика B к датчику A, замедляется потоком (более длительное время t2). Разница между t1 и t2 вместе с длиной пути L может быть использована для определения средней скорости потока. Этот принцип известен как принцип акустического времени прохождения. Расход рассчитывается на основе геометрических данных трубы и скорости потока. DUC излучает в трубу кодированный сигнал. Принятые сигналы сравниваются с отправленными, и для расчета расхода используется только тот сигнал, который коррелирует с исходным (оценка сигнала на основе кросс-корреляции). Расчет расхода осуществляется с помощью встроенного цифрового сигнального процессора (DSP). Таким образом, расчет выполняется с высокой частотой дискретизации. Расчет времени прохождения с помощью DSP представляет собой чисто цифровое измерение времени прохождения; он работает очень точно, полностью свободен от дрейфа и не требует технического обслуживания, а также не нуждается в периодической калибровке.
