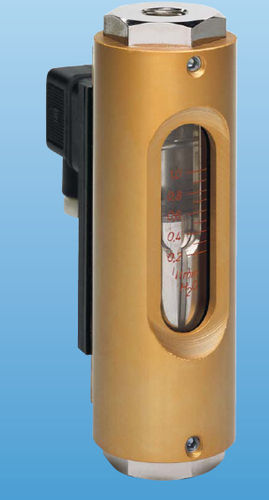

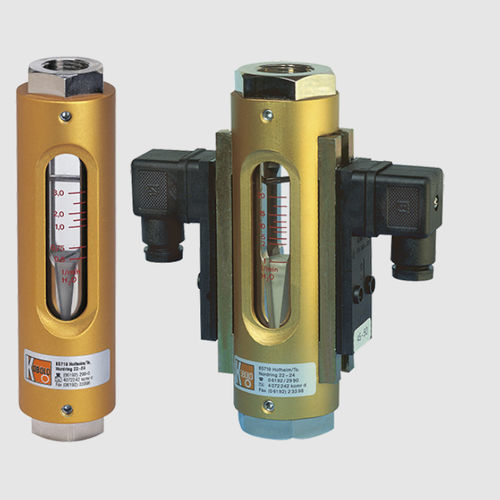

Регулятор расхода с поплавком DSV series

герконовыйдля жидкостейлинейный

Проверенные расходомеры и реле KOBOLD модели DSV основаны на принципе работы хорошо известных поплавковых расходомеров, за исключением традиционной конической измерительной трубки. Эти запатентованные приборы оснащены цилиндрической измерительной трубкой с коническими прорезями по периферии. Это позволяет устранить типичные проблемы, связанные с перемещением цилиндрического поплавка в сужающейся измерительной трубке. Новая конструкция, включающая наличие кольцевого зазора постоянной ширины соответствующих размеров между поплавком и измерительной трубкой, позволила значительно снизить чувствительность приборов к загрязнениям. Поплавок содержит постоянный магнит, который приводит в действие бистабильный герконовый контакт, расположенный снаружи измерительной трубки, то есть протекающая среда герметично отделена от электрического контакта. Кроме того, он встроен в корпус переключателя с регулируемой высотой, что обеспечивает защиту контакта даже в агрессивной среде. По мере поступления среды в прибор поплавок поднимается. Как только его магнитное поле достигает контактных наконечников герконового переключателя, контакт замыкается. По мере увеличения расхода поплавок поднимается дальше, пока не достигнет упора. Это предотвращает выход поплавка за пределы зоны действия магнитной рабочей трубки, то есть контакт остается замкнутым, что обеспечивает бистабильное переключение. Верхний край поплавка служит для индикации расхода на измерительном стекле в л/мин.
