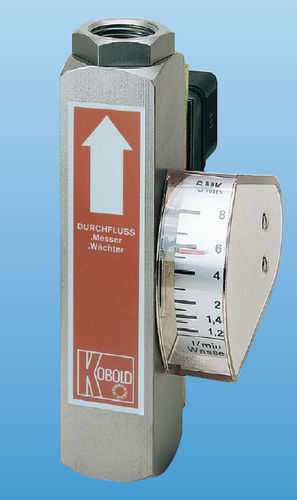

Регулятор расхода с поплавком SMV

герконовыйдля жидкостейлинейный

Проверенные расходомеры и реле KOBOLD модели SMV-... работают по принципу хорошо известных поплавковых расходомеров, за исключением традиционной конической измерительной трубки. Эти запатентованные приборы оснащены цилиндрической измерительной трубкой с коническими прорезями по периферии. Это позволяет устранить типичные проблемы, связанные с направлением движения цилиндрического поплавка внутри сужающейся измерительной трубки. Новая конструкция, включающая наличие кольцевого зазора постоянной ширины с соответствующими размерами между поплавком и измерительной трубкой, позволила значительно снизить чувствительность прибора к загрязнениям. Поплавок содержит постоянные магниты, приводящие в действие бистабильный герконовый контакт, расположенный вне контура потока, то есть протекающая среда герметично отделена от электрического контакта. Кроме того, он встроен в корпус переключателя с регулируемой высотой, что гарантирует сохранность контакта даже в агрессивной среде. По мере поступления среды в прибор поплавок поднимается. Как только его магнитное поле достигает контактов геркона, контакт замыкается. При увеличении расхода поплавок продолжает подниматься до тех пор, пока не достигнет упора. Это предотвращает выход поплавка за пределы зоны действия магнитного поля рабочей трубки, то есть контакт остается замкнутым, что обеспечивает бистабильное переключение. В моделях SMV-2... и SMV-3... магнитное поле также активирует внешний, то есть герметично отделенный индикатор, благодаря чему расход измеряется точно даже при высоких рабочих давлениях. Магнитное поле и индикатор сконструированы таким образом, чтобы стрелка следовала даже за резкими изменениями расхода.
