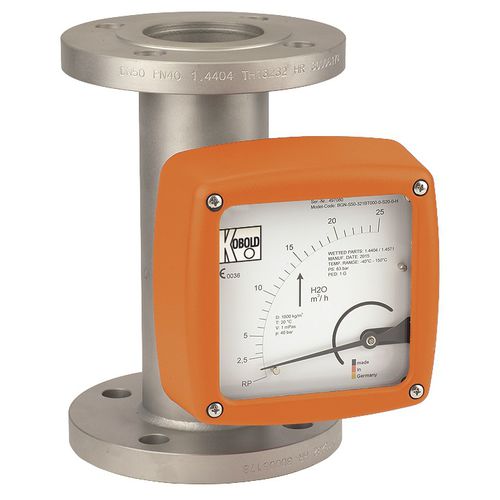

Расходомер с поплавком BGN

объемныйдля жидкостейDN15 - 1/2"

Жидкость протекает снизу вверх через измерительную трубку расходомера. Поплавок поднимается до тех пор, пока между измерительным кольцом и конусообразным поплавком не образуется кольцевой зазор, соответствующий расходу. Силы, действующие на поплавок, находятся в равновесии. Основные силы, действующие на поплавок, включают в себя выталкивающую силу по закону Архимеда, силу течения среды и силу тяжести. Каждое положение поплавка соответствует значению расхода, измеренному во время калибровки, которое переносится на шкалу. Расходомер переменного сечения BGN состоит из измерительной трубки с присоединениями, измерительного кольца и конического поплавка. С помощью магнита положение поплавка передается герметично закрытому ведомому магниту, установленному на оси стрелки. Положение второго кольцевого ведомого магнита, установленного на оси стрелки, передается на шкалу с помощью стрелки.
