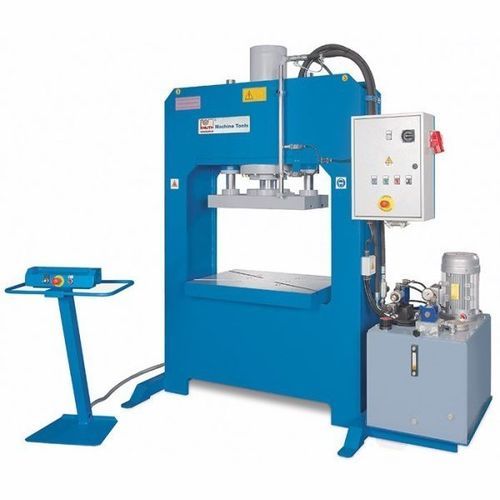

Гидравлический пресс KP 70 A

для формовкидля глубокой вытяжкис аркой

Описание продукта
KP 70 A — представительный образец семейства KP-A гидравлических прессов с H‑рамой, изготавливаемых в Европе с использованием комплектующих известных поставщиков. Предназначен для глубокой вытяжки, формовки и вырезки, номинальная усилие прессования — 70 т. Машина имеет крупные пластины пуансона и стола с T‑пазами для крепления оснастки и стационарный мобильный пульт с двухручной аппаратурой для безопасной работы.

Ключевые преимущества

• Made in Europe
• Подходит для испытаний и серийного производства
• Проект для многосменной работы
• Возможна интеграция в Industry 4.0
• Индивидуальные решения по запросу

Рабочая зона
Прессовая сила: 70 т
Размеры стола: 800 мм x 500 мм
Ход: 500 мм
Размер пластины пуансона: 700 мм x 350 мм
Ширина просвета: 900 мм
Скорость хода: 5 мм/с

Быстрая подача
Скорость быстрой подачи: 24 мм/с

Привод
Мощность двигателя: 4 кВт

Габариты и масса
Габаритные размеры (Д x Ш x В): 1,85 м x 1,04 м x 2,25 м
Масса: 1 450 кг

Детали продукта

• Сварная стальная рама H‑образной конструкции для высокой жесткости и выдерживания номинальной силы
• Основной гидроцилиндр перемещает массивную пластину пуансона, стабилизируемую самосмазывающимися цилиндрическими направляющими
• Стол и пластина пуансона с T‑пазами для установки оснастки
• Мобильный пульт управления для гибкости работы; дополнительные органы управления встроены в шкаф управления
• Гидравлическая система выполнена в виде отдельного блока для упрощения обслуживания и термической компенсации
• 2‑ступенчатый гидронасос для быстрой подачи и оптимальной рабочей скорости
• Точные обработанные поверхности цилиндра и качественные уплотнения для снижения износа
• Конструкция соответствует применимым европейским требованиям безопасности

Стандартное оборудование

• Пульт с двухручной защитой
• Регулируемые упоры для хода вверх/вниз
• Манометр
• Подвижный верхний стол с 2 направляющими и T‑пазами
• Автоматический режим работы
• Автоматический возврат цилиндра
• Siemens PLC
• Гидравлический блок с автоматическим переключением на 2 скорости
• Датчик давления
• Таймер
• Руководство по эксплуатации

Дополнительное оборудование

• Световая завеса L = 1 000 мм
• Обновление до Siemens KTP 700 Basic (HMI)
• Увеличение числа боковых салазок с 2 до 4
• Счетчик деталей
• Воздушно‑масляный теплообменник с редукционным клапаном
• Редукционный клапан

Технические характеристики

• Серия: KP-A (семейство H‑рамных гидравлических прессов)
• Номинальная прессовая сила: 70 т
• Стол (рабочая зона): 800 x 500 мм
• Пластина пуансона: 700 x 350 мм
• Ход (перемещение пуансона): 500 мм
• Скорость хода: 5 мм/с
• Скорость быстрой подачи: 24 мм/с
• Ширина просвета: 900 мм
• Мощность двигателя: 4 кВт
• Габариты (Д x Ш x В): 1,85 м x 1,04 м x 2,25 м
• Масса машины: 1 450 кг
• Гидросистема: отдельный блок с 2‑ступенчатым насосом для автоматического переключения скоростей
• Управление: Siemens PLC (опция HMI Siemens KTP 700 Basic)
• Крепление оснастки: T‑пазы на пластине пуансона и столе
