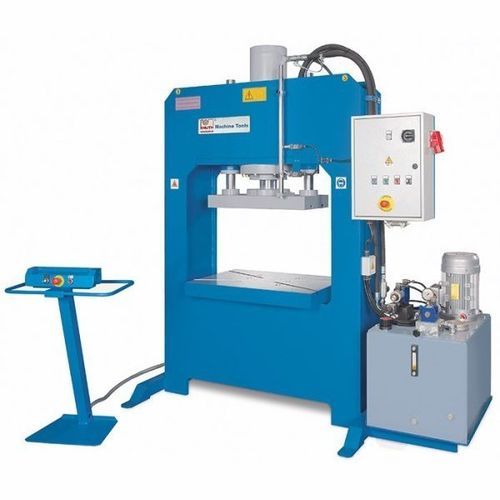

Гидравлический пресс KP 100 A

для удаления заусенцевдля формовкидля глубокой вытяжки

Обзор
Серия KP-A представляет собой гидравлические прессы с H-рамой, изготовленные в Европе для промышленных операций штамповки, таких как глубокой вытяжки, формовки и обрезки. Диапазон усилий 40–300 т, версия KP 100 A обеспечивает 100 т при ходе 500 мм. Машина оснащена большими плитами штока и столом с T-образными пазами для крепления инструментов. Мобильная двухручная панель управления обеспечивает безопасность оператора; ход ограничивается регулируемыми концевыми выключателями. По запросу возможны индивидуальные решения.

Ключевые особенности

• Made in Europe
• Подходит для испытаний и серийного производства
• Возможна многосменная работа
• Опция интеграции Industry 4.0
• Индивидуальные решения по запросу

Детали продукта

• Сварная H-рама из стали для высокой жесткости и оптимального распределения нагрузок
• Большой гидроцилиндр перемещает массивную плиту штока, закрепленную на износостойких самосмазывающихся круговых направляющих
• Рабочий стол и плита штока оснащены T-образными пазами для крепления пресс-штампов и оснастки
• Мобильный пульт управления для гибкой эксплуатации; дополнительные органы управления интегрированы в шкаф управления
• Гидравлический блок выполнен как автономный модуль для упрощения обслуживания и тепловой стабильности
• Двухступенчатый гидронасос для быстрого подхода и контролируемой рабочей скорости
• Тщательно обработанные поверхности цилиндра и высококачественные уплотнения снижают износ
• Конструкция и узлы соответствуют применимым европейским требованиям безопасности

Стандартное оборудование

• Пульт управления с двухручным управлением
• Регулируемые упоры для перемещений вверх/вниз
• Манометр
• Подвижная верхняя плита с 2 направляющими и T-пазами
• Автоматический режим работы
• Автоматический возврат цилиндра
• Siemens PLC
• Гидравлический блок с автоматическим переключением 2-х скоростей
• Датчик давления
• Таймер
• Руководство по эксплуатации

Опции

• Световая завеса L = 1 000 mm
• Апгрейд до цифрового управления Siemens KTP 700 Basic
• Апгрейд с 2 до 4 направляющих
• Счетчик ходов/штампов
• Маслоохладитель с декомпрессионным клапаном
• Декомпрессионный клапан

Характеристики / технические данные

• Давление: 100 т
• Размеры стола: 900 мм x 600 мм
• Ход: 500 мм
• Размер плиты штока: 700 мм x 350 мм
• Ширина прохода: 1.050 мм
• Скорость хода: 4 мм/с
• Быстрая подача: 26 мм/с
• Мощность двигателя: 4 кВт
• Габариты (Д x Ш x В): 2,08 м x 1,05 м x 2,26 м
• Вес: 2 300 кг
