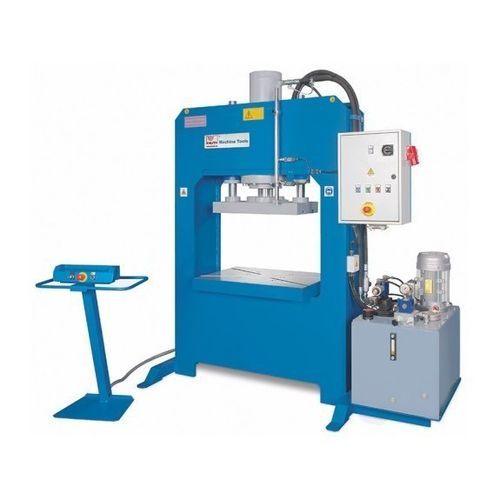

Гидравлический пресс KP 150 A

для формовкидля глубокой вытяжкис аркой

Краткое описание
Станки серии KP-A — мощные гидравлические прессы с H‑образной рамой, изготавливаемые в Европе с использованием компонентов известных поставщиков. Предназначены для глубокой вытяжки, штамповки и формовки. Диапазон силы в серии: 40–300 тонн. Конструкция включает большие пластины ползуна на цилиндре и рабочий стол с Т‑образными пазами для крепления инструментов и приспособлений. Мобильное двухручное управление обеспечивает безопасность оператора. Ход настраивается с помощью регулируемых концевых выключателей. Возможна поставка решений под заказ.

Основные преимущества

• Made in Europe
• Подходит для испытаний и серийного производства
• Возможна многосменная эксплуатация
• Возможна интеграция Industry 4.0
• Индивидуальные решения по запросу

Детали конструкции и эксплуатационные особенности

• Высококачественная сварная H‑образная стальная конструкция с высокой жесткостью, рассчитанная на максимальную силу пресса
• Гидравлические прессы универсальны благодаря гибкости параметров хода и времени
• Крупногабаритный гидравлический цилиндр перемещает толстую пластину ползуна, стабилизированную массивными самосмазывающимися круглыми направляющими
• Рабочий стол и пластина ползуна имеют Т‑образные пазы для фиксации инструментов
• Переносной блок управления обеспечивает гибкость размещения; дополнительные элементы управления в шкафу управления
• Гидравлическая система выполнена в виде отдельного блока для низкого уровня обслуживания и оптимального теплового баланса
• 2‑ступенчатый гидравлический насос обеспечивает быстрый ускоренный ход и оптимальную скорость рабочего хода
• Точно обработанные поверхности цилиндров и качественные уплотнения обеспечивают низкий износ и длительную надежность
• Все компоненты изготовлены в соответствии со строгими стандартами; конструкция соответствует европейским директивам по безопасности

Рабочая зона
Давление: 150 t
Размеры стола: 1.200 мм x 700 мм
Ход: 500 мм
Размер пластина ползуна: 1.000 мм x 400 мм
Ширина прохода: 1.250 мм
Скорость хода: 3 мм/с

Ускоренный ход
Ускоренный ход: 22 мм/с

Мощность привода
Мощность электродвигателя: 4 кВт

Габариты и вес
Габариты (Д x Ш x В): 2,35 м x 1,5 м x 2,5 м
Масса: 4.900 кг

Характеристики / спецификации

• Усилие: 150 t
• Размеры стола: 1.200 мм x 700 мм
• Ход: 500 мм
• Размер пластины ползуна: 1.000 мм x 400 мм
• Ширина прохода: 1.250 мм
• Скорость хода: 3 мм/с
• Ускоренный ход: 22 мм/с
• Мощность двигателя: 4 кВт
• Габариты (Д x Ш x В): 2,35 м x 1,5 м x 2,5 м
• Масса: 4.900 кг
