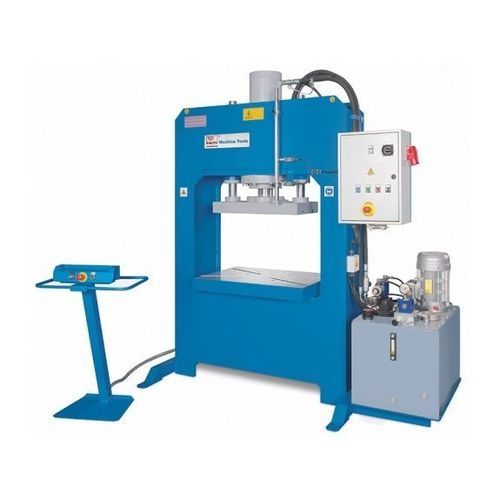

Гидравлический пресс KP 300 A

для формовкидля глубокой вытяжкис аркой

Описание
KP 300 A входит в серию KP-A — гидравлических прессов с H‑образной рамой, разработанных и изготовленных в Европе для промышленных операций глубокого вытяжения, формовки и штамповки. Рабочая сила до 300 т. Сварная рама, крупная плита ползуна и рабочий стол с Т‑образными пазами обеспечивают установку оснастки и эксплуатацию в условиях серийного производства. Мобильное двухручное управление и регулируемые концевые выключатели обеспечивают безопасность. Возможны индивидуальные конфигурации под требования заказчика.

Ключевые преимущества

• Made in Europe
• Подходит для пробного и серийного производства
• Возможен многосменный режим работы
• Возможна интеграция «Индустрия 4.0»
• Индивидуальные решения по запросу

Технические характеристики (фрагмент)
Рабочая зона

• Усилие прессования: 300 т
• Размеры стола: 1400 мм x 1000 мм
• Размер плиты ползуна: 1100 мм x 800 мм
• Ход: 500 мм
• Ширина прохода: 1500 мм
• Скорость хода: 2 мм/с

Ускоренный ход

• Ускоренный ход: 22 мм/с

Привод

• Мощность двигателя: 7,5 кВт

Габариты и масса

• Габариты (Д x Ш x В): 2,5 м x 1,65 м x 2,65 м
• Масса: 7 200 кг

Подробности

• Сварная стальная конструкция Н‑образной рамы обеспечивает высокую жёсткость и способность выдерживать полную рабочую силу
• Крупногабаритный гидравлический цилиндр перемещает толстую плиту ползуна, стабилизированную массивными самосмазывающимися круглыми направляющими
• Рабочий стол и плита ползуна имеют Т‑образные пазы для зажима оснастки
• Переносной блок управления и интегрированные элементы управления в шкафу обеспечивают гибкость управления
• Гидравлическая система выполнена в виде отдельного блока для низкого уровня обслуживания и температурной стабильности
• 2‑ступенчатый гидравлический насос обеспечивает быстрый ускоренный ход и оптимальную скорость рабочего хода
• Точные обработанные поверхности цилиндров и качественные уплотнения снижают износ и обеспечивают длительную надежность
• Конструкция и компоненты соответствуют европейским требованиям по безопасности

Комплектация (стандарт)

• Пульт управления с двухручным управлением (переносной)
• Регулируемые конечные упоры
• Манометр
• Плита ползуна с направляющими и Т‑образными пазами
• Автоматический режим и автоматический возврат
• ПЛК Siemens
• 2‑ступенчатый гидронасос с автоматическим переключением
• Педальный выключатель и таймер рабочего времени

Опции

• Фотобарьер (L = 1 000 мм)
• Модернизация до Siemens KTP 700 Basic
• Счётчик ходов
• Охладитель масла с дренажным/декомпрессионным клапаном
• Клапан декомпрессии
