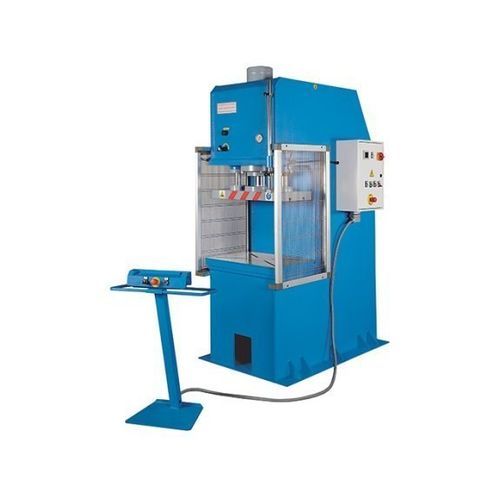

Гидравлический пресс HPK 70 A

для формовкидля глубокой вытяжкис С-образной станиной

Обзор
Гидравлический пресс в C‑образной раме HPK 70 A предназначен для глубокой вытяжки, формовки и резки с номинальной усилием 70 т. Изготовлен в Европе с использованием прецизионных компонентов: крупные плиты ползуна, рабочий стол с Т‑пазами и переносной двуручный пульт обеспечивают безопасность и гибкость производства. Регулируемые конечные выключатели задают пределы хода; возможна поставка по индивидуальным требованиям.

Основные преимущества

• C‑образная конструкция для удобного доступа к штампам
• Производство в Европе согласно установленным стандартам
• Подходит для испытаний и серийного производства
• Возможна интеграция в решения «Индустрия 4.0»
• Индивидуальные решения по запросу

Подробности

• Сварная стальная конструкция C‑образной формы, рассчитанная на полную рабочую силу машины
• Крупные пластины ползуна и рабочие столы для крупногабаритных инструментов или многократной оснастки
• Гидроцилиндр с двумя самосмазывающимися круглыми направляющими обеспечивает точную и равномерную подачу ползуна
• Тщательно обработанные поверхности цилиндров и качественные уплотнения для минимального износа
• Быстрая регулировка длины хода с помощью легко настраиваемых упоров
• Компактная гидросистема, расположенная в станине и удобная для обслуживания
• 2‑ступенчатый гидронасос для быстрого перемещения и оптимальной рабочей скорости
• Плита ползуна и рабочий стол с Т‑пазами для крепления инструментов
• Переносной пульт управления для мобильности; дополнительные элементы управления интегрированы в шкаф управления
• Компоненты согласно строгим стандартам; конструкция соответствует европейским требованиям безопасности

Стандартная комплектация

• Двуручной пульт управления (переносной)
• Регулируемые конечные упоры для хода вверх/вниз
• Манометр
• Подвижная верхняя плита с 2 направляющими и Т‑пазами
• Автоматический режим работы
• Автоматический обратный ход цилиндра
• PLC Siemens
• Гидравлический агрегат с автоматическим переключением 2‑ступеней
• Датчик давления
• Таймер
• Эксплуатационная документация

Дополнительное оснащение

• Фотоэлектрическая завеса L = 1 000 мм
• Обновление до цифрового пульта Siemens KTP 700 Basic
• Модернизация с 2 до 4 направляющих
• Счетчик деталей
• Маслоохладитель (воздух/масло) с декомпрессионным клапаном
• Декомпрессионный клапан

Технические характеристики

• Рабочая зона: усилие: 70 т
• Размеры стола: 700 мм x 500 мм
• Ход: 500 мм
• Размер плиты ползуна: 700 мм x 350 мм
• Вылет: 250 мм
• Скорость рабочего хода: 5 мм/с
• Ускоренный ход: 24 мм/с
• Мощность двигателя: 4 кВт
• Габариты (Д x Ш x В): 1,5 м x 1 м x 2,5 м
• Масса: 2.100 кг
