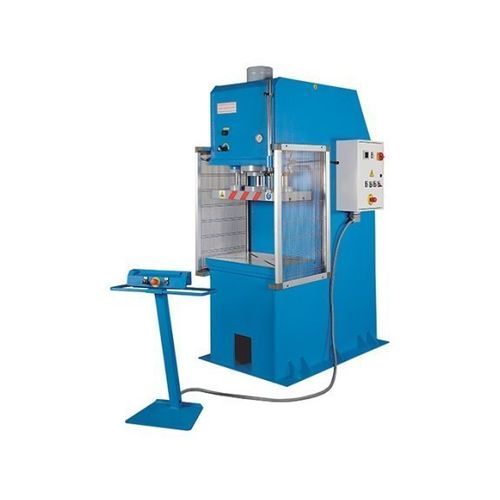

Гидравлический пресс HPK 40 A

для формовкидля глубокой вытяжкидля использования в промышленности

Описание
Серия HPK A — гидравлические прессы с C‑образной рамой, предназначенные для глубокой вытяжки, формовки и штамповки. Изготовлены в Европе; компоненты соответствуют строгим требованиям качества. Диапазон номинальных усилий серии — от 40 до 200 т. Большие пластины ползуна и рабочий стол с T‑пазами обеспечивают гибкость в размещении матриц и оснастки. Переносная двуручная станция управления гарантирует безопасность оператора, длина хода задается регулировочными упорами. По запросу возможны индивидуальные конфигурации.

Основные особенности

• Классическая конструкция с C‑образной рамой для удобного доступа и компактности
• Made in Europe — сварная стальная конструкция
• Подходит для испытаний, прототипирования и серийного производства
• Возможна интеграция решений «Индустрия 4.0»
• Индивидуальные решения по запросу

Подробности

• Сварная C‑образная стальная конструкция, рассчитанная на номинальное усилие, обеспечивает высокую жесткость
• Большие пластины ползуна и рабочие столы для установки крупногабаритных штампов или многопозиционных оснасток
• Гидравлическая конструкция обеспечивает гибкую регулировку хода и времени для различных технологических операций
• Мощный гидроцилиндр и две самосмазывающиеся круглые направляющие обеспечивают точное и равномерное перемещение ползуна
• Точно обработанные поверхности цилиндров и качественные уплотнения уменьшают износ и увеличивают срок службы
• Быстрая регулировка длины хода с помощью легко переставляемых упоров
• Компактный гидравлический агрегат, встроенный в станину, экономит место и обеспечивает доступ для обслуживания
• 2‑ступенчатый гидравлический насос для быстрого подхода и оптимальной рабочей скорости
• Плита ползуна и стол оснащены T‑пазами для крепления инструмента
• Переносной блок управления обеспечивает гибкость работы; дополнительные органы управления интегрированы в шкаф управления
• Конструкция и комплектующие соответствуют европейским требованиям по безопасности

Стандартное оборудование

• Пульт двухручной подачи
• Регулируемые упоры хода вверх/вниз
• Манометр
• Перемещаемая верхняя плита с 2 направляющими и T‑пазами
• Режим автоматической работы
• Автоматический возврат цилиндра
• ПЛК Siemens
• Гидравлический агрегат с автоматическим переключением 2 скоростей
• Датчик давления
• Таймер
• Руководство оператора

Опциональное оборудование

• Световая завеса L = 1 000 mm
• Обновление до цифрового пульта Siemens KTP 700 Basic
• Увеличение количества боковых направляющих с 2 до 4
• Счетчик изделий
• Воздух/масло теплообменник с предохранительным клапаном
• Клапан разрядки

Технические характеристики
Рабочая зона
Давление: 40 т
Размеры стола: 700 мм x 500 мм
Ход (макс): 500 мм
Размер пластины ползуна: 700 мм x 350 мм
Вылет (глубина горла): 250 мм
Скорость хода: 9 мм/с

Ускоренный ход
Ускоренный ход: 26 мм/с

Привод
Мощность двигателя: 4 кВт

Габариты и масса
Габариты (Д x Ш x В): 1,5 m x 1,0 m x 2,5 m
Масса: 1.500 kg

Дополнительные характеристики

• Модель/серия: HPK A series
• Производство: Europe (сварная C‑образная стальная конструкция)
• Номинальная прессовая сила: 40 т
• Размеры стола: 700 мм x 500 мм
• Плита ползуна: 700 мм x 350 мм с T‑пазами
• Ход (макс): 500 мм
• Вылет: 250 мм
• Скорость хода: 9 мм/с
• Ускоренный ход: 26 мм/с
• Мощность двигателя: 4 кВт
• Гидравлический агрегат: 2‑ступенчатый насос с автоматическим переключением скоростей
• Особенности: две круглые направляющие для параллельности пластины ползуна, самосмазывающиеся направляющие, прецизионная обработка цилиндров, мобильный пульт, опция ПЛК Siemens и подготовка для Industry 4.0
• Площадь основания (Д x Ш x В): 1,5 m x 1,0 m x 2,5 m
• Примерная масса: 1.500 kg
