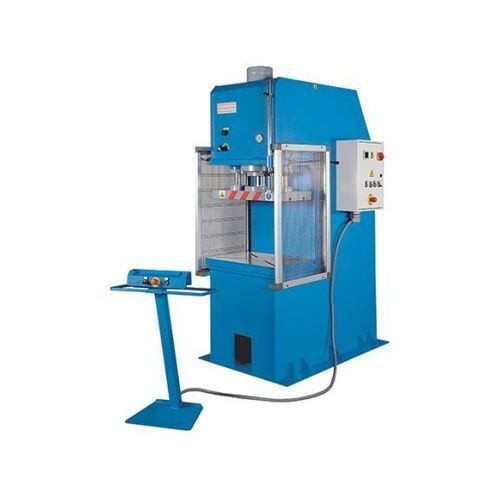

Гидравлический пресс HPK 100 A

для формовкидля глубокой вытяжкидля производства

Обзор

Гидравлические прессы серии HPK A с C‑образной рамой предназначены для глубокой вытяжки, штамповки и формовки. Модель HPK 100 обеспечивает номинальную силу прессования 100 т, большую плиту ползуна и рабочий стол 800 x 600 мм. Изготавливаются в Европе из прецизионных компонентов, имеют регулируемый ход, переносной двуручной пульт и опции автоматизации и интеграции Industry 4.0.

Основные преимущества

• C‑образная рама для высокой жесткости и удобного доступа к инструменту
• Европейское производство и качественные комплектующие
• Подходит для опытного и серийного производства
• Переносная двуручная система управления для безопасности оператора
• Возможность индивидуальной доработки и цифровой интеграции

Подробности

• Безупречно сварная стальная C‑образная конструкция, рассчитанная на рабочую силу пресса
• Большие пластины ползуна и рабочие столы для крупных инструментов или множественных оснасток
• Мощный гидроцилиндр и две самосмазывающиеся круглые направляющие обеспечивают точную и равномерную подачу ползуна
• Тщательно обработанные поверхности цилиндров и качественные уплотнения снижают износ
• Быстрая регулировка длины хода с помощью легко настраиваемых упоров
• Компактная гидравлическая система, расположенная в станине
• Двухступенчатый гидронасос для быстрого Eilgang и оптимальной рабочей скорости
• Плита ползуна и стол с T‑образными пазами для крепления инструмента
• Переносной блок управления и дополнительные органы в шкафу управления
• Конструкция соответствует европейским требованиям по безопасности

Стандартная комплектация

• Двуручный пульт управления
• Регулируемые концевые упоры
• Манометр
• Плита ползуна с 2 направляющими и T‑пазами
• Автоматический режим работы
• Автоматический обратный ход цилиндра
• ПЛК Siemens
• 2‑ступенчатая гидросистема с автоматическим переключением
• Датчик давления
• Таймер
• Руководство по эксплуатации

Опции

• Фотозавеса L = 1000 мм
• Модернизация до цифрового управления Siemens KTP 700 Basic
• Модернизация направляющих с 2 до 4 штук
• Счетчик штук
• Маслоохладитель с декомпрессионным клапаном
• Декомпрессионный клапан

Технические характеристики

• Усилие прессования: 100 т
• Размеры стола: 800 мм x 600 мм
• Ход: 500 мм
• Размер плиты ползуна: 700 мм x 350 мм
• Вылет: 300 мм
• Скорость рабочего хода: 4 мм/с
• Ускоренный ход: 25 мм/с
• Мощность двигателя: 4 кВт
• Габариты (Д x Ш x В): 1,9 м x 1,2 м x 2,6 м
• Масса: 3 400 кг
