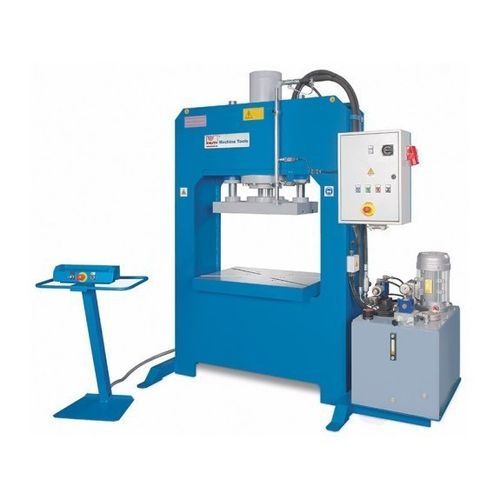

Гидравлический пресс KP 200 A

для формовкидля глубокой вытяжкидля листового металла

Краткое описание
KP 200 A — гидравлический пресс H‑рамной конструкции на 200 т из серии KP‑A, разработанный и изготовленный в Европе для глубокой вытяжки, формовки и штамповки. Серия охватывает 40–300 т. Большая плита ползуна и рабочий стол с Т‑пазами упрощают крепление инструментов. Переносной двухручной пульт, регулируемые концевые выключатели и автономный гидравлический блок обеспечивают безопасную эксплуатацию и простое обслуживание. Поддерживается интеграция Industry 4.0 и выполнение индивидуальных решений по запросу.

Особенности

• Европейское производство
• Для опытного и серийного производства
• Возможна работа в несколько смен
• Возможна интеграция в Industry 4.0
• Индивидуальные решения по запросу

Подробности

• Сварная стальная конструкция H‑образной рамы с высокой жесткостью, рассчитанная на максимальную силу пресса
• Универсальная гидравлическая схема благодаря гибкому управлению временем и ходом
• Крупногабаритный гидравлический цилиндр перемещает толстую плиту ползуна, стабилизированную массивными самосмазывающимися круглыми направляющими
• Рабочий стол и плита ползуна оснащены Т‑пазами для фиксации инструментов
• Переносной блок управления для гибкого размещения; дополнительные элементы управления в шкафу
• Гидравлическая система в виде отдельного блока, проста в обслуживании и термически сбалансирована
• 2‑ступенчатый гидравлический насос для быстрого хода и оптимальной рабочей скорости
• Точность обработки поверхностей цилиндров и качественные уплотнения обеспечивают низкий износ и долговечность
• Конструкция и комплектующие соответствуют европейским нормам безопасности

Стандартное оборудование

• Пульт управления с двухручной командой
• Регулируемые конечные упоры для хода вверх/вниз
• Манометр
• Подвижная верхняя плита с 2 направляющими и Т‑пазами
• Автоматический режим работы
• Автоматический возврат цилиндра
• Siemens PLC
• Гидравлический блок с автоматическим переключением 2 скоростей
• Датчик давления
• Таймер
• Руководство оператора

Опциональное оборудование

• Световая завеса L = 1 000 мм
• Обновление до цифрового управления Siemens KTP 700 Basic
• Увеличение числа направляющих с 2 до 4
• Счётчик штампов
• Масляный охладитель с перепускным (декомпрессионным) клапаном
• Декомпрессионный клапан

Технические характеристики

• Усилие прессования: 200 т
• Размеры стола: 1.200 мм x 700 мм
• Ход: 500 мм
• Размер пластины ползуна: 1.000 мм x 400 мм
• Ширина прохода: 1.250 мм
• Скорость рабочего хода: 2 мм/с
• Ускоренный ход: 20 мм/с
• Мощность двигателя: 5,5 кВт
• Габариты (Д x Ш x В): 2,35 м x 1,6 м x 2,5 м
• Масса: 5.800 кг
