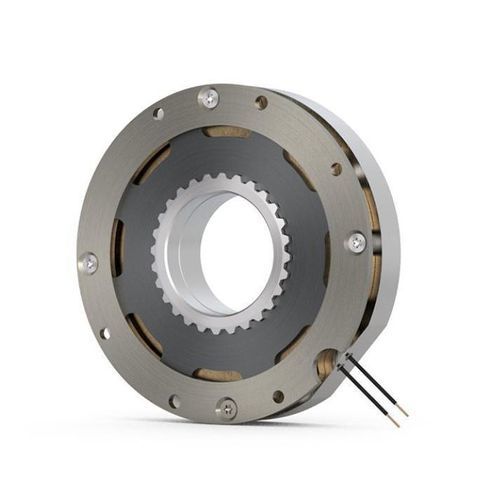

Дисковый тормоз COMBISTOP S1 FLAT

трениясжатие с помощью пружиныдля транспортных средств

Обзор продукта
COMBISTOP S1 FLAT — это удерживающий тормоз с пружинным действием в плоском исполнении, разработанный для приложений с очень ограниченным монтажным пространством, таких как AGV и робототехнические системы. Запатентованная фрикционная система обеспечивает более высокий тормозной момент по сравнению с обычными пружинными тормозами, преобразуя кинетическую энергию в тепло за счёт трения между фрикционным диском, якорем и фланцем. Текущий диапазон моментов: 3,4 Нм — 10,8 Нм. Концепция plug & play и заводская установка воздушного зазора обеспечивают быструю монтаж и короткое время ввода в эксплуатацию. Конструкция не содержит редкоземельных материалов и обеспечивает производительность, сопоставимую с тормозами на постоянных магнитах, что повышает независимость от материалов и надёжность цепочки поставок.

Ключевые характеристики

• Два размера
• Без редкоземельных материалов для максимальной независимости материалов
• Диапазон моментов: 3,4 Нм - 10,8 Нм
• Рабочая температура: -40 °C до +80 °C
• Предназначен для работы S1 / 100% режима
• Высокая допустимая энергия трения при экстренной остановке
• Стабильный тормозной момент
• Интегрированный кабельный ввод
• До класса изоляции F по VDE 0580
• Стандартное напряжение: 24 V

Технические данные
Размер | Номинальный момент M2 [Nm] | Мин. статический момент при 80 °C M4min80 [Nm] | Стандартная мощность [W] | Диаметр [mm] | Макс. отверстие в ступице [mm]
769 | 3,4 | 2,1 | 42 | 63,5 | 22
770 | 10,8 | 6,5 | 36 | 94 | 34

Свойства / технические спецификации

• Модель: COMBISTOP S1 FLAT
• Бренд: KEB Automation KG
• Диапазон моментов: 3,4 Нм — 10,8 Нм (номинальный момент достигается после подбора/обкатки фрикционных пар)
• Доступные размеры: 769 (3,4 Нм) и 770 (10,8 Нм) с соответствующими минимальными статическими моментами при 80 °C
• Стандартная мощность: 42 W (размер 769) / 36 W (размер 770)
• Наружные диаметры: 63,5 mm (размер 769) / 94 mm (размер 770)
• Максимальные отверстия под ступицу: 22 mm (размер 769) / 34 mm (размер 770)
• Диапазон рабочей температуры: -40 °C до +80 °C
• Предназначен для работы S1 / 100% режима
• Высокая допустимая энергия трения при экстренной остановке и стабильный тормозной момент
• Интегрированный кабельный ввод; опционально доступны готовые кабели, разъёмы или наконечники
• Стандартное напряжение: 24 V; возможны индивидуальные напряжения катушки по запросу
• Без редкоземельных материалов в конструкции (производительность сопоставима с тормозами на постоянных магнитах)
• Концепция plug & play и заводской установленный воздушный зазор для быстрой настройки
• Варианты кастомизации: изменённый тормозной момент, индивидуальные напряжения, нестандартные размеры, сборка разъёмов и сертификаты завода/приёмки по запросу
