Дисковый тормоз COMBISTOP 38

тренияна пружинеразжимание вручную

Обзор
COMBISTOP 38 — это замкнутого тока пружинный тормоз, производимый KEB более 50 лет. Может использоваться как рабочий тормоз в динамических приложениях и как удерживающий тормоз с функцией экстренной остановки в статических приложениях. Модульная конструкция позволяет настраивать тормоз по требованиям заказчика по моменту торможения и опциям. Стандартный диапазон моментов: 2,5 Нм – 2000 Нм.

Ключевые преимущества

• Десять размеров (02–11)
• Готов к установке, отрегулированный воздушный зазор
• Применим как рабочий тормоз или удерживающий тормоз с функцией экстренной остановки
• Класс изоляции до ISO H (VDE 0580)
• Сертификация cCSAus
• Степень защиты до IP54 (с пылезащитным кольцом)
• Расcчитан на работу S1 / 100% продолжительности включения
• До семи миллионов циклов переключения в стандартной комплектации
• Стандартные напряжения: 24 / 105 / 180 / 205 В

Опции и особенности

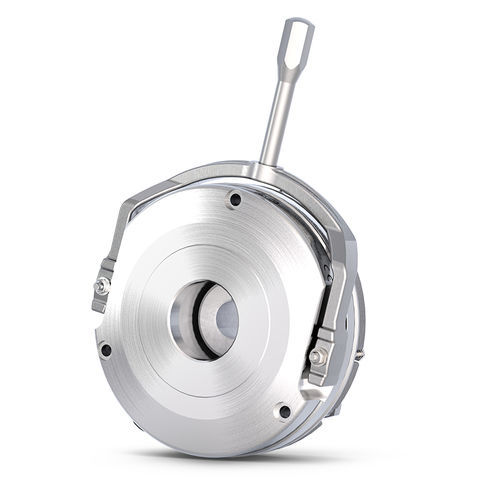

• Ручной сброс: Опциональный ручной сброс для ручного открытия в обесточенном состоянии или при изношенном роторе.
• Микровыключатель: Начиная с размера 03 возможно оснащение микровыключателем для контроля функции или износа; рекомендуется для тормозных двигателей на подъёмных механизмах с частотными преобразователями.
• Фланец / фрикционный диск: Опциональный фланец или фрикционный диск для обеспечения подходящей поверхности сопряжения, если опорная плита мотора недостаточна.
• Пылезащитное кольцо: Опция для повышения степени защиты в пыльных/влажных средах и защиты от случайных контактов (IP54 под кожухом мотора, до IP44 на открытом конце).
• Сальник вала / заглушка: Сальник для сквозных валов; заглушка для применений без вала.
• Исполнение CCV: Доступно для суровых/холодных условий (рабочие температуры до −40 °C).
• Крепление энкодера / аксессуары: Задние резьбовые отверстия и посадочные места для крепления энкодеров, вентиляторов или датчиков.
• Тормозной момент: Момент может быть увеличен или уменьшен по спецификации заказчика в производстве; допуск момента ±25% после приработки/сведения фрикционных пар.
• Плоский дизайн / уменьшенная монтажная глубина: Корпус и общая длина могут быть уменьшены для специальных требований по монтажной глубине; поставляется в рабочем состоянии с отрегулированными настройками.
• Индивидуальные напряжения: Возможна реализация нестандартных напряжений на катушках по запросу.
• Собранные разъёмы: По желанию поставляется с готовыми к подключению кабелями, штекерами или наконечниками для упрощения сборки.
• Сертификаты: Заводской сертификат 2.1 и приёмочный протокол 3.1 (например, результаты испытаний на момент) могут быть предоставлены по запросу.

Технические данные (фрагмент)
Размер | Сниженный момент [Nm] | Номинальный момент M2 [Nm] | Повышенный момент [Nm] макс | Стандартная мощность [W] | Диаметр [mm] | макс. отверстие ротора [mm]
02 | 3 | 6,5 | 10 | 25 | 85 | 15
03 | 4 | 13 | 20 | 30 | 102 | 20
04 | 8 | 25 | 40 | 30 | 127 | 25
05 | 15 | 45 | 65 | 48 | 147 | 30
06 | 33 | 90 | 120 | 62 | 164 | 35
07 | 65 | 130 | 200 | 65 | 190 | 45
08 | 75 | 200 | 300 | 75 | 218 | 60
09 | 120 | 330 | 500 | 80 | 253 | 60
10 | 165 | 665 | 1000 | 130 | 307 | 75
11 | 445 | 1335 | 2000 | 180 | 363 | 90

Стандартные напряжения: 24 В, 105 В, 180 В, 205 В | Специальные напряжения: по запросу
Допуск тормозного момента ±25% после приработки/сведения фрикционных пар
* Удерживающий тормоз с функцией экстренной остановки

Применения
Типичные области применения: материалообработка (складская логистика, краны), ветроэнергетика (питч и йоу), медицинская техника, робототехника и автоматизация, промышленные тележки и AGV.

Технические характеристики

• Модель: COMBISTOP 38
• Производитель: KEB Automation KG
• Диапазон моментов: 2,5 Нм – 2 000 Нм (в зависимости от размера)
• Доступные размеры: 02–11
• Стандартные напряжения: 24 В, 105 В, 180 В, 205 В (нестандартные напряжения по запросу)
• Режим работы: S1 / возможность 100% продолжительности включения
• Класс защиты: до IP54 (с пылезащитным кольцом)
• Класс изоляции: до ISO H (VDE 0580)
• Циклы переключения: до семи миллионов в стандартной комплектации
• Допуск тормозного момента: ±25% после приработки
• Опции: ручной сброс, микровыключатель, фланец/фрикционный диск, пылезащитное кольцо, сальник вала, исполнение CCV, крепление энкодера, индивидуальные напряжения, собранные разъёмы
• Сертификаты по запросу: заводской сертификат 2.1 и приёмочный протокол 3.1 (DIN EN 10204)
