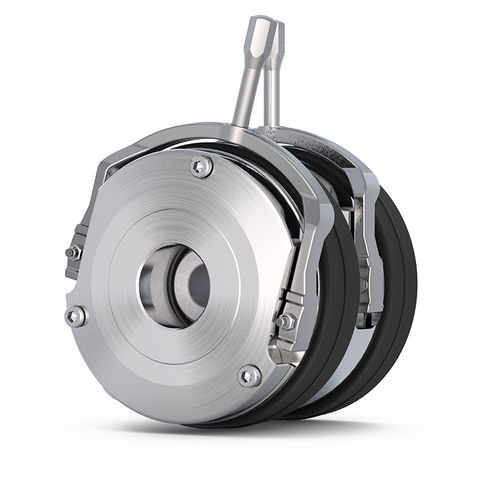

Дисковый тормоз COMBISTOP 38D

трениямеханическийна пружине

Описание
Двойной тормоз 38D удваивает уровень безопасности и представлен серией, подготовленной для задач с резервированными тормозными цепями. Механическая конструкция с двумя полностью независимыми пружинными тормозами безопасности соответствует требованиям DIN 56950 (BGV C1). Резервированная тормозная система поставляется от KEB готовой к монтажу и отрегулированной.

Основные характеристики

• Десять размеров
• Две резервированные тормозные цепи
• Поставляется готовой к установке, зазор отрегулирован
• Используется как рабочий или удерживающий тормоз
• До класса ISO H в соответствии с VDE 0580
• Сертификация cCSAus
• Степень защиты до IP67
• Предназначен для S1 режима или 100% рабочего цикла
• До семи миллионов циклов переключения в стандартной комплектации
• Стандартные напряжения 24 / 105 / 180 / 205 В

Опции (кратко)

• Ручной сброс — опциональный ручной механизм для открытия тормоза вручную (полезно при отключении питания или при износе ротора).
• Микровыключатель — опциональный микровыключатель для контроля работоспособности или износа (рекомендуется для тормозных двигателей на подъемных механизмах и грузоподъемных системах, особенно при работе с частотными преобразователями).
• Фланец / фрикционный диск — опциональный фланец или, для меньших размеров, фрикционный диск для обеспечения оптимальной противотрения, если торцевая крышка двигателя не обладает требуемыми свойствами.
• Пылезащитное кольцо — опциональное кольцо для повышения степени защиты IP в запыленных/влажных условиях и защиты от случайного контакта (под крышкой двигателя возможно достижение IP54, на открытом конце — до IP44).
• Сальник вала / заглушка — для герметизации проходного вала от внешней среды; заглушка доступна там, где вал не выводится.
• Версия CCV — исполнение для суровых и холодных условий, пригодно до -40 °C.
• Крепление энкодера / резьбовые отверстия сзади — опциональные резьбовые отверстия и посадочный паттерн сзади для монтажа вращающего энкодера, вентилятора или датчика.
• Тормозной момент — при производстве возможно увеличение или снижение тормозного момента в соответствии с требованиями заказчика.
• Плоское исполнение — уменьшенный корпус/общая длина для применений с ограниченной монтажной глубиной (поставляется KEB готовым к установке и отрегулированным).
• Индивидуальные напряжения — специальные напряжения обмоток доступны по запросу.
• Комплектация разъемов — кабели «подключи и работай» с вилками, контактами или наконечниками для упрощения сборки.
• Сертификаты — заводской сертификат 2.1 (DIN EN 10204) и протокол приемо-сдаточных испытаний 3.1 (DIN EN 10204) доступны по запросу (сертификат 3.1 включает результаты специфических испытаний, напр. испытание на крутящий момент).

Технические данные (таблица)
Размер | Сниженный момент [Nm] | Номинальный момент M2 [Nm] | Повышенный момент [Nm] макс | Стандартная мощность [W] | Диаметр [mm] | макс. отверстие ротора [mm]
02 | 2 x 3 | 2 x 6.5 | 2 x 10 | 2 x 25 | 85 | 15
03 | 2 x 4 | 2 x 13 | 2 x 20 | 2 x 30 | 102 | 20
04 | 2 x 8 | 2 x 25 | 2 x 40 | 2 x 30 | 127 | 25
05 | 2 x 15 | 2 x 45 | 2 x 65 | 2 x 48 | 147 | 30
06 | 2 x 33 | 2 x 90 | 2 x 120 | 2 x 62 | 164 | 35
07 | 2 x 65 | 2 x 130 | 2 x 200 | 2 x 65 | 190 | 45
08 | 2 x 75 | 2 x 200 | 2 x 300 | 2 x 75 | 218 | 60
09 | 2 x 120 | 2 x 330 | 2 x 500 | 2 x 80 | 253 | 60
10 | 2 x 165 | 2 x 665 | 2 x 1000 | 2 x 130 | 307 | 75
11 | 2 x 445 | 2 x 1335 | 2 x 2000 | 2 x 180 | 363 | 90

Стандартное напряжение: 24 В, 105 В, 180 В, 205 В | Специальное напряжение: по запросу. Допуск по тормозному моменту ±25% после приработки фрикционных пар. * Удерживающий тормоз с функцией аварийной остановки.

Характеристики / Технические спецификации

• Модель / Обозначение: COMBISTOP 38D
• Производитель / Бренд: KEB (KEB Automation)
• Диапазон моментов: 5 Nm до 2 x 2000 Nm
• Доступные размеры: 10 размеров (02–11)
• Резервированная конструкция: две независимо работающие пружинные тормозные системы
• Соответствие DIN 56950 (BGV C1) для резервированных тормозных цепей
• Класс защиты: до IP67 (с опциями IP54 / IP44 в собранных вариантах)
• Подходит для непрерывной работы S1 (100% рабочий цикл)
• Ресурс: до 7 миллионов циклов переключения (стандарт)
• Различные варианты монтажа и подключения: фланец, фрикционный диск, крепление энкодера, комплектация кабелей
• Возможность изготовления по заказу: специальные напряжения и изменённые тормозные моменты
