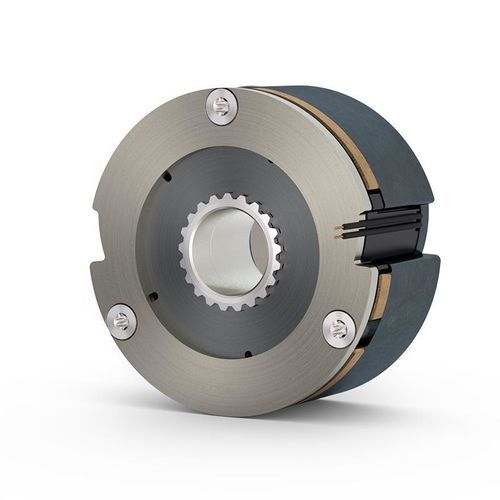

Тормоз трения COMBISTOP S1

электромагнитныйдля серводвигателядля безопасности

Обзор
Новая стопорная тормозная система S1 оснащена запатентованной системой трения, обеспечивающей существенно больший тормозной момент по сравнению с традиционными пружинными тормозами. Особенно подходит для сервоприложений с повышенными требованиями безопасности. Конструкция plug & play облегчает сборку. Диапазон крутящего момента: 0,5 Нм – 60 Нм, 8 размеров.

Основные характеристики

• 8 размеров (01–08)
• Высокая допустимая энергия трения при аварийной остановке
• Стабильный тормозной момент
• Высокая температурная устойчивость (до класса ISO H по VDE 0580)
• Готовность к установке с отрегулированным воздушным зазором
• Используется как рабочий тормоз или стопорный тормоз
• Интегрированные кабельные канавки
• Стандартное напряжение: 24 В

Опции

• Фетровое кольцо: опциональное фетровое кольцо для защиты COMBISTOP S1 (и, следовательно, тормозного момента) от вытекания масла из прилегающих подшипников.
• CCV (Cold Climate Version): версия для особенно суровых/холодных условий (температуры до -40 °C).
• Изменение тормозного момента: момент может быть увеличен или уменьшен по спецификациям заказчика в процессе производства.
• Индивидуальные напряжения: возможна реализация нестандартных напряжений катушек по запросу.
• Конфигурирование разъемов: поставка изделий с готовыми к подключению кабелями с вилками, контактами или наконечниками для упрощения сборки.
• Сертификаты: заводское свидетельство 2.1 (DIN EN 10204) и протокол приёмочных испытаний 3.1 (DIN EN 10204) могут быть предоставлены по запросу; 3.1 включает результаты специфических испытаний, таких как испытание на крутящий момент.

Технические данные (таблица)
Размер | Номинальный момент M2 [Nm] | Мин. статический момент при 120 °C M4min120 [Nm] | Стандартная мощность [W] | Диаметр [mm] | макс. диаметр отверстия ступицы [mm]
01 | 0,5 | 0,3 | 6,1 | 35 | 9
02 | 1 | 0,6 | 7,5 | 41 | 10,5
03 | 1,9 | 1,1 | 9,4 | 48 | 12,5
04 | 3,9 | 2,3 | 11,8 | 56 | 15,5
05 | 7,5 | 4,5 | 15,3 | 66 | 17,5
06 | 15 | 9 | 20 | 77 | 20,5
07 | 30 | 18 | 26 | 90 | 24
08 | 60 | 36 | 33,8 | 102 | 28

Характеристики / технические спецификации

• Модель: COMBISTOP S1
• Диапазон крутящего момента: 0,5 Нм – 60 Нм
• 8 размеров (01–08)
• Номинальный момент и мин. статический момент для каждого размера: см. таблицу выше
• Стандартные значения мощности по размерам: см. таблицу выше
• Диаметр и макс. диаметр отверстия ступицы по размерам: см. таблицу выше
• Стандартное напряжение: 24 В (нестандартные напряжения по запросу)
• Опция защиты: фетровое кольцо против масла
• CCV-исполнение для температур до -40 °C
• Высокая термостойкость: до класса ISO H по VDE 0580
• Готовность к установке с отрегулированным воздушным зазором; опции plug & play (доступны кабели, готовые к подключению)
• Сертификаты: 2.1 и 3.1 по запросу
