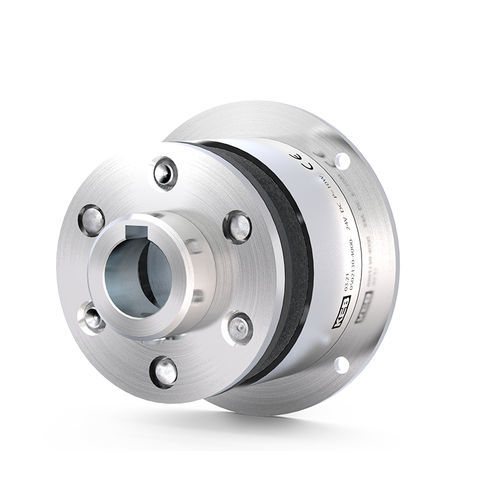

Тормоз трения COMBINORM B

электромагнитныйпри отключении питанияс установкой на фланце

Обзор
Электромагнитный тормоз с рабочим током COMBINORM B размыкается при отключении питания. Предназначен для точного позиционирования и надёжного удержания, применяется в системах безопасности и контроля доступа, например в турникетах и противопожарных дверях. Конструкция рассчитана на длительную работу (S1); по желанию возможна поставка с VdS-сертификацией. Диапазон моментов: 0,5 Нм – 1 250 Нм.

Ключевые характеристики

• 13 стандартных типоразмеров (большие решения — по проекту)
• Короткое время переключения для точного позиционирования
• Надёжное удержание
• Доступна сертификация cCSAus
• Расчитан на работу в режиме S1 (100 % рабочий цикл)
• Класс ISO B согласно VDE 0580
• Широкий температурный и напряженческий диапазон
• Плавная регулировка момента
• Стандартное напряжение: 24 В (специальные напряжения по запросу)

Опции

• VdS-одобрение по запросу
• Адаптированный фланец (индивидуальная геометрия фланца, схема отверстий)
• cCSAus / CSA сертификация для североамериканского рынка
• Фланцевое исполнение (магнит на корпусе; якорь закреплён на валу)
• Валовая версия (магнит вместе с якорной частью закреплён на валу)
• Наружный фланец (якорь снаружи корпуса; опции — шпонка, резьбовые отверстия или штифты)
• Фланец внутри магнита (меньшая осевая длина)
• Без фланца (минимальная осевая длина; якорь закреплён непосредственно на опорной поверхности)
• Плавная регулировка момента управлением тока/напряжения возбуждения
• Индивидуальные обмотки/напряжения по запросу
• Готовые к подключению кабельные сборки/разъёмы
• Заводской сертификат 2.1 или протокол приёмочных испытаний 3.1 по запросу
• Версии против остаточной намагниченности для малых тормозов
• Зубчатые/взаимозапирающиеся версии для увеличения момента (для статических применений)

Технические данные (размер | номинальный момент M2 [Nm] | стандартная мощность [W] | диаметр [mm] | макс. диаметр отверстия в фланце [mm])
01 | 0,5 | 6 | 39 | 6
02 | 0,75 | 6 | 45 | 8
03 | 1,5 | 8 | 54 | 10
05 | 3 | 10 | 65 | 15
06 | 7 | 12 | 80 | 20
07 | 15 | 16 | 100 | 22
08 | 30 | 21 | 125 | 30
09 | 65 | 28 | 150 | 35
10 | 130 | 38 | 190 | 45
11 | 250 | 50 | 230 | 60
12 | 500 | 65 | 290 | 70
13* | 750 | 80 | 355 | 90
14* | 1250 | 100 | 440 | 100
Стандартное напряжение: 24 В | Специальные напряжения: по запросу | Номинальный момент достигается после приработки трения | * Проектные решения зависят от объёма заказа

Области применения

• Медицинская техника (точное позиционирование, безопасность, повторяемость)
• Приводы дверей и ворот (противопожарные двери, барьеры доступа)
• Деревообрабатывающие станки
• Системы вспомогательной электромобильности
• Робототехника и автоматизация
• Упаковка и пищевая переработка
• Сельскохозяйственная, горная и коммунальная техника

Характеристики / Технические спецификации

• Brand: KEB Automation KG
• Модель: COMBINORM B
• Диапазон моментов: 0,5 Нм – 1 250 Нм
• 13 стандартных типоразмеров (возможны большие решения по проекту)
• Стандартные мощности: 6 W – 100 W в зависимости от размера (см. таблицу)
• Стандартное напряжение: 24 В (специальные напряжения по запросу)
• Режим работы: S1 (100 %)
• Конструктивные варианты монтажа: фланцевое, на вал, с наружным фланцем, с фланцем в магнитe, без фланца
• Плавная регулировка момента через управление током/напряжением возбуждения
• Сертификации/опции: VdS, cCSAus/CSA, декларации соответствия EU/UK, анти-реманентность, зубчатые версии, заводские сертификаты (2.1) и протоколы испытаний (3.1)
• Документация: монтажная инструкция и электрические паспортные листы
