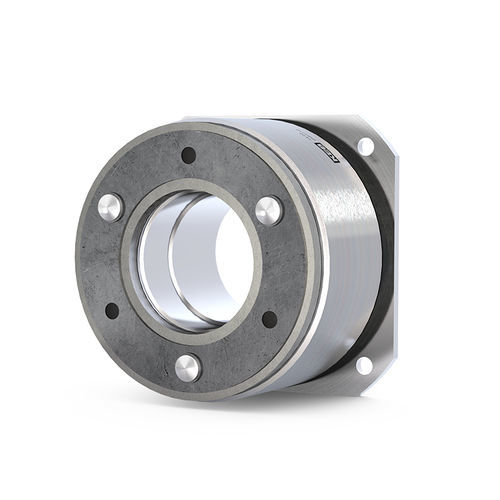

Тормоз трения COMBIPERM P1

электромагнитныйдля серводвигателяпри отключении питания

Описание
COMBIPERM P1 — постоянномагнитный тормоз с фрикционной передачей и работой без люфта. При подаче питания поле постоянного магнита нейтрализуется, и ведомая деталь вращается без остаточного момента. При экстренной остановке или отключении питания срабатывает тормоз безопасности, тормозит и надёжно фиксирует привод. Короткие времена переключения и компактная конструкция делают данный тормоз пригодным для серводвигателей и медицинских применений.

Основные характеристики

• 11 типоразмеров, диапазон номинального момента 0,1 Нм — 194 Нм
• Работа без люфта, фрикционное сцепление
• Освобождение без остаточного момента при подаче питания
• Класс изоляции F согласно VDE 0580
• Сертификация cCSAus; опция VdS доступна
• Разработан для непрерывной работы (S1 / 100 % рабочего цикла)
• До 10 000 000 циклов переключения (стандарт)
• Максимальная частота вращения до 10 000 rpm
• Стандартное напряжение катушки 24 В (специальные напряжения по запросу)

Опции / Варианты

• Доступна сертификация VdS
• Кабельная защитная пластина для защиты выводов и кабелей двигателя
• Фетровое кольцо для защиты тормозного момента от вытекания масла
• Заднее винтовое соединение (Вариант 300) для ограниченных пространств монтажа
• Круглый фланец (Вариант 100)
• Прямоугольный фланец (Вариант 200)
• Наружная ступица (Версия 30)
• Ступица в магнитном узле (Версия 20)
• Без ступицы (Версия 10)
• Индивидуальные напряжения катушки по запросу
• Индивидуальные разъёмы или кабели готовые к подключению
• Заводской сертификат 2.1 или протокол приёмки 3.1 по запросу

Технические данные (сводная таблица)
Размер | Номинальный момент M2 [Nm] | Мин. статический момент при 120 °C M4min120 [Nm] | Стандартная мощность [W] | макс. отверстие ступицы [mm]
0A | 0,15 | 0,1 | 3 | 3
01 | 0,5 | 0,3 | 8 | 6
02 | 1,4 | 0,8 | 10 | 8
03 | 2,7 | 1,8 | 11 | 12
04 | 3,5 | 2,8 | 11 | 12
05 | 6,1 | 4 | 12 | 15
06 | 12 | 8 | 18 | 18
07 | 24 | 15 | 24 | 25
08 | 49 | 32 | 26 | 30
09 | 96 | 65 | 40 | 40
10 | 194 | 115 | 50 | 50

Стандартное напряжение: 24 В | Специальное напряжение: по запросу. Номинальный момент достигается после приработки фрикционных пар.

Характеристики / технические спецификации

• Серия модели: COMBIPERM P1
• Диапазон моментов: 0,1 Нм — 194 Нм
• Проект без люфта, фрикционное сцепление
• Освобождение без остаточного момента при подаче питания
• Подходит для сервомоторов и медицинских применений
• Максимальная частота вращения до 10 000 rpm
• Спроектирован для непрерывной работы (S1 / 100 %)
• Ресурс: до 10 000 000 циклов переключения (стандарт)
• Стандартное напряжение катушки: 24 В (специальные напряжения по запросу)
• Класс изоляции: ISO класс F (VDE 0580)
• Сертификации: cCSAus; опция VdS; документы соответствия EU/UK/CSA доступны
• Несколько вариантов фланцев и ступиц доступны
• Опциональные аксессуары и защиты: пластина защиты кабеля, фетровое кольцо, индивидуальные разъёмы/кабели
