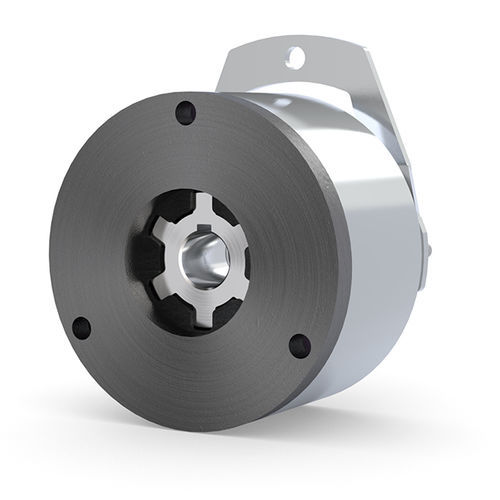

Дисковый тормоз COMBISTOP 08

сжатие с помощью пружиныразжимание вручнуюдля двигателя

Описание продукта
COMBISTOP тип 08 — это мини‑серия пружинных тормозов KEB с замкнутым током (включено при отсутствии питания). Разработан для малых нагрузок: компактная конструкция позволяет использовать его как рабочий тормоз в динамических приложениях и как тормоз удержания с функцией экстренной остановки в статических приложениях.

Диапазон крутящего момента
Диапазон крутящего момента COMBISTOP 08 составляет 0,3 Нм — 2 Нм.

Основные характеристики

• 2 размера (0B, 00)
• Готов к установке с отрегулированным воздушным зазором
• Применение как рабочий тормоз или тормоз удержания с функцией экстренной остановки
• Класс ISO B согласно VDE 0580
• Сертификация cCSAus
• Разработан для S1 / 100% режима работы
• Стандартные напряжения: 24 / 105 / 180 / 205 В

Опции
Ручное отпирание
Опциональное ручное отпирание позволяет вручную открыть COMBISTOP 08. Полезно при отсутствии питания или при износе ротора, когда требуется ручное освобождение тормоза.

Фланец / фрикционный диск
COMBISTOP 08 можно опционно оснастить фланцем или, в качестве альтернативы, фрикционным диском. Если опорная плита мотора не обладает требуемым качеством материала или плоскостностью, фланец или фрикционный диск служат оптимальной противоположной поверхностью трения.

Заглушка
Для герметизации корпуса относительно внешней среды возможна установка заглушки.

Исполнение CCV
Для особо суровых и холодных условий доступна версия CCV. Рабочие температуры до -40 °C поддерживаются.

Кастомный момент
Если требуется изменённый тормозной момент, на производстве может быть реализовано индивидуальное увеличение или уменьшение момента.

Кастомные напряжения
По запросу могут быть изготовлены катушки с нестандартным напряжением питания.

Конфигурация разъёмов
Для упрощения монтажа на стороне клиента тормоза могут поставляться с готовыми кабелями с разъёмами, контактами или наконечниками.

Заводские сертификаты
По желанию заказчика могут быть выданы заводской сертификат 2.1 или протокол испытаний 3.1 в соответствии с DIN EN 10204 (например, подтверждение испытаний по моменту).

Технические данные
Заголовок: Размер | Уменьшенный удерживающий момент [Nm] (мин) | Номинальный момент M2 [Nm] | Максимальный кастомный момент [Nm] | Стандартная мощность [W] | Диаметр [mm] | макс. отверстие [mm]
0B | - | 0,3 | - | 6 | 40 | 8
00 | 0,5 | 1 | 2 | 11…15 | 59,5 | 10

* Тормоз удержания с функцией экстренной остановки
Стандартные напряжения: 24 В, 105 В, 180 В, 205 В. Специальные напряжения — по запросу.

Производитель / спецификации

• Марка: KEB (KEB Automation KG)
• Коммерческое обозначение (модель): COMBISTOP 08
• Диапазон крутящего момента: 0,3 Нм — 2 Нм
• Размеры: 0B, 00
• Разработан для S1 / 100% режима работы
• Сертификации: класс ISO B (VDE 0580), сертифицирован cCSAus
• Исполнение CCV доступно для температур до -40 °C
