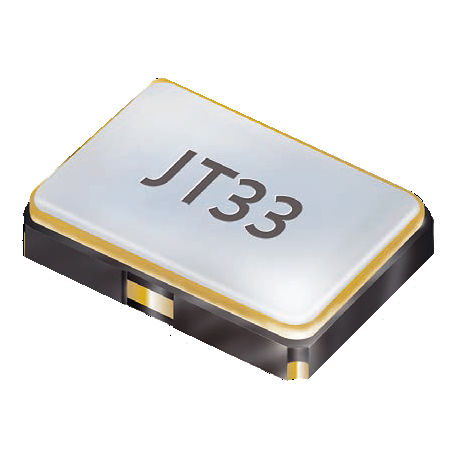

Осциллятор JT33(V) - (VC)TCXO
- Температура. Компенсированный Хрустальный Осциллятор, 3,2 x 2,5 мм
- низкая мощность VCTCXO или TCXO
- диапазон температур -40 °C ~ +85 °C в наличии
- ± 1,0 ppm стабильность
- керамическая/металлическая упаковка
диапазон частот 8.0 ~ 52.0 МГц
частота
допуск/
стабильность
при +25°C ± 1,5 ppm (вкл. 2-кратный расход)
температура ± 1 ppm ~ ± 5 ppm
старение первого года ± 1 промилле
напряжение питания ± 0,2 ppm (при VDC ±5 %)
изменение нагрузки ± 0,2 ppm
потребление тока 2,5 мА макс.
напряжение питания VDC 1,8 / 2,5 / 2,8 / 3,0 / 3,3 (±5 %)
температурная работа
температура хранения -40 °C ~ +85 °C
номинальная выходная нагрузка. 10 KΩ // 10 пФ
уровень мин. 0,8 Vpp (синусоидальная струйка)
диапазон внешней настройки JT33V ±8 ppm мин.
внешнее перестраиваемое напряжение JT33V 0,9 В ± 0,9 В при VDC = 1,8 В (стандарт)
1.5 В ± 1,0 В при постоянном токе ≥ 2,5 В (стандарт)
1.4 В ± 1,0 В при постоянном токе ≥ 2,5 В (опция)
время пуска максимум 2.5 мс
фазовый шум при 100 Гц -109 дБк/Гц типа.
на сайте ƒo на частоте 1 кГц -133 дБк/Гц.
26 МГц при 10 кГц -148 дБк/Гц наберите.
---
