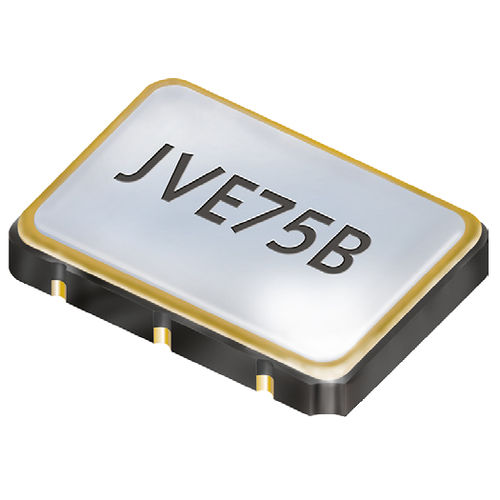

Осциллятор VCXO - PECL
- SMD PECL VCXO, 7,5 x 5,0 мм
- использует кристалл кварца в фундаментальном режиме и PLL
- большой диапазон вытягивания ± 150 ppm
- дополнительный выход PECL, низкий уровень электромагнитных помех
- керамическая/металлическая упаковка
диапазон частот 12,0 ~ 800,0 МГц
стабильность частоты на всех* ± 25 ppm / ± 50 ppm
диапазон частотного вытягивания мин. ± 150 ppm
напряжение управления тяговым усилием 1,65 В ± 1,5 В**
входной импеданс управления тяговым усилием. мин. 60 к�
потребление тока 120 мА макс.
напряжение питания VDC 3,3 В ±5%
температура эксплуатации -10°C ~ +70°C / -40°C ~ +85°C
температура хранения -40°C ~ +85°C
время нарастания и спада выхода 1,0 нс (20% ~ 80% от Vpp)***
Номер нагрузки. 50 � при 1,3 В
макс. низкий уровень 1.7 V
высокий уровень мин. 2,2 В
функция ожидания да
время выхода макс. 10 мс
время отключения выхода макс. 50 нс
время пуска максимум 10 мс
остановка функции ожидания
фазовый джиттер 12 кГц ~ 20,0 МГц < 5,0 пс среднеквадратичное значение
симметрия при 50% Vpp 45% ~ 55% типа. (40% ± 60% макс.)
---
