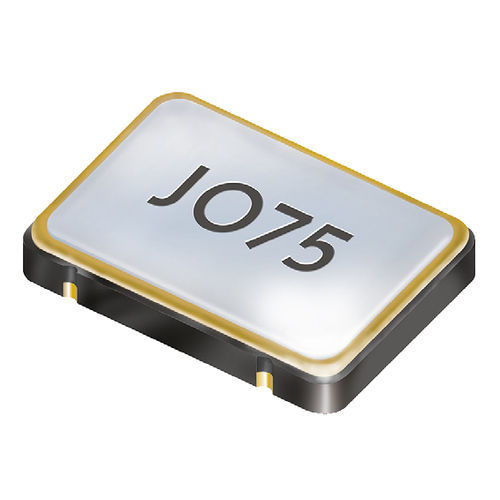

Кварцевый генератор колебаний JO75

электромеханическийSMDдля промышленности

Осциллятор JO75 - 1.8 В - SMD-генератор с функцией остановки - 7,5 x 5,0 мм - LVCMOS / HCMOS совместимый вывод - Низкий фазовый джиттер, нет PLL - Герметичный керамический/металлический пакет диапазон СТД И Т1 0.50 ~ 50,0 МГц (макс. 30 пФ) 0.50 ~ 160,0 МГц (15 пФ макс.) T2 2.0 ~ 120,0 МГц (15 пФ максимум) T3* 2.0 ~ 120,0 МГц (15 пФ максимум) стабильность частоты на протяжении всего** ± 20 ppm ~ ± 100 ppm (таблица 1) потребление тока см. таблицу 2 напряжение питания VDC 1.8 В ± 10 % (± 5 % для колотых C & D) температура действующий -10 °С ~ +70 °С (В.Д.) -40 °С ~ +85 °С (T1) -40 °С ~ +105 °С (T2) -40 °С ~ +125 °С (T3*) хранилище -55 °С ~ +125 °С вывод время взлёта и падения см. таблицу 3 максимальная нагрузка 15 пФ / 30 пФ (≤ +85 °C и ≤ 50,0 МГц) максимальный ток 2.8 мА / 4 мА (T2 и T3*) макс. низкий уровень 0.2 x В постоянного тока / 0,4 В для T2 и T3* высокий уровень мин. 0.8 x В постоянного тока / В постоянного тока - 0,4 В для T2 и T3* время выхода макс. 10 мс время отключения выхода макс. 150 нс / 200 нс (Т2 и Т3*) время пуска максимум 10 мс функция ожидания остановиться на резервный ток максимум. 10 мкА / 20 мкА (для T2 и T3*) фазовый джиттер 12 кГц ~ 20,0 МГц < 1.0 пс среднеквадратичное значение симметрия при 0.5 x VDC 45% ~ 55% шрифт. (40% ~ 60% макс.)
