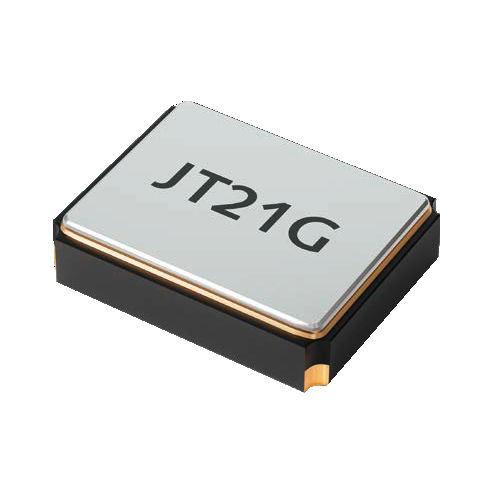

Осциллятор JT21G - JT21GE - TCXO для GPS
- Температура. Компенсированный Кристаллический Осциллятор, 2,0 x 1,6 мм
- специальный тип для навигационных систем (GPS и т.д.)
- высокая стабильность ±0,5 ppm
- диапазон температур до -40°C ~ +85°C
- JT21GE с функцией включения/выключения
диапазон частот 26,0/ 38,40 МГц (другие частоты. случай за случаем)
частота
допуск/
стабильность
при +25°C ±2,0 ppm (вкл. 2-кратный расход)
температура ±0,5 ppm (код стабильности E)
старение первого года ±1 промилле
напряжение питания ±0,2 ppm (при VDC ± 5%)
изменение нагрузки ±0,2 ppm (на сайте 10 KΩ || 10 pF +/-10 %)
потребление тока 2,0 мА (при 26,0/38,40 МГц)
напряжение питания VDC 1.8 / 2.5 / 2.8 / 3.0 / 3.3 (±5 %) *
температура эксплуатации -30 °C ~ +85 °C (температурный код M)
-40 °C ~ +85 °C (температурный код K)
температура хранения -40 °C ~ +85 °C
номинальная выходная нагрузка. 10 KΩ // 10 пФ
уровень мин. 0,8 Vpp (синусоидальная струйка)
максимальный температурный уклон 0.1 ppm / °C (при температуре макс. 2 °C)
гистерезис статической частоты
(максимальная разность частот при
+25 °C, измерено до и
после полного холодного-охлажденного цикла)
0.6 промилле
время пуска максимум 2.5 мс
фазовый шум при 100 Гц -117 дБк/Гц.
на сайте ƒo на частоте 1 кГц -137 дБк/Гц.
26 МГц при 10 кГц -149 дБк/Гц наберите.
---
