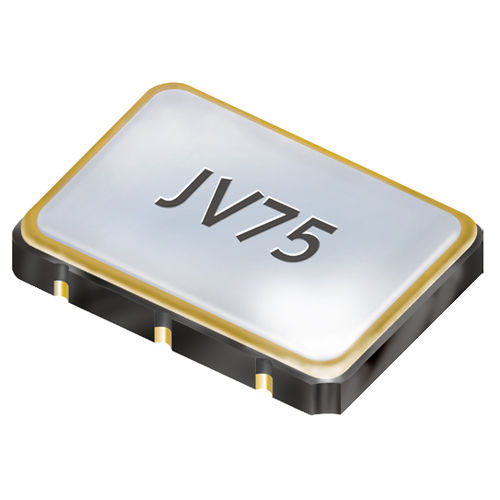

Осциллятор JV75 - VCXO - 5.0 V
- Кристаллический генератор управления напряжением SMD, 7,5 x 5,0 мм
- два варианта распиновки
- керамическая/металлическая упаковка
диапазон частот 1.0 ~ 80.0 МГц
стабильность частоты на всех* ± 25 ppm1) / ± 50 ppm
см. таблицу 1
потребление тока см. таблицу 2
напряжение питания VDC 5,0 В ± 5 %
диапазон частотного вытягивания мин. ± 50 ppm / ± 100 ppm / ± 150 ppm2)
напряжение управления тяговым усилием 2,5 В ± 2,0 В**
максимальная линейность вытягивания < 10%
температура эксплуатации -10 °C ~ +70 °C / -40 °C ~ +85 °C
температура хранения -55 °C ~ +125 °C
время подъёма и спада выхода см. таблицу 3
максимальная нагрузка 15pF
максимальный ток 8 мА
макс. низкий уровень 0.1 x В постоянного тока
высокий уровень мин. 0,9 x В постоянного тока
функция ожидания да
время пуска максимум 10 мс
симметрия при 0.5 x VDC 45% ~ 55% макс.
---
