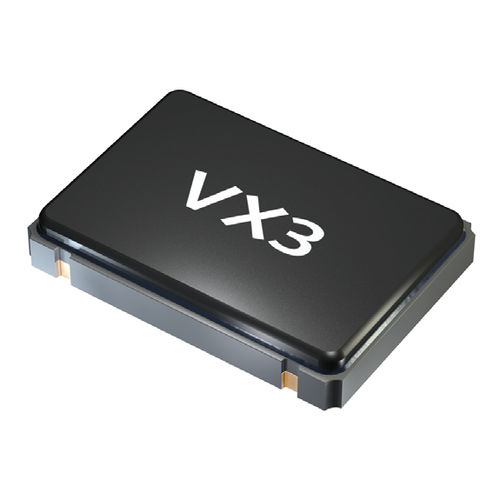

Осциллятор VX3 - 1,8 В
- SMD осциллятор с функцией остановки, 7,0 x 5,0 мм
- предпочтительный тип для расширенного температурного диапазона
- полный керамический пакет
диапазон частот 0.5 ~ 40.0 МГц
более высокие частоты по запросу 40,1 ~ 125,0 МГц
стабильность частоты
повсюду*
± 20 ppm ~ ± 100 ppm
см. таблицу 1
потребление тока см. таблицу 2
напряжение питания VDC 1,8 В ± 10%
температура эксплуатации -10 °C ~ +70 °C / -40 °C ~ +85 °C
температура хранения -55 °C ~ +125 °C
время подъёма и спада выхода см. таблицу 3
максимальная нагрузка 30 пФ
максимальный ток 2.8 мА (40 МГц)
макс. низкий уровень 0.1 x В постоянного тока
высокий уровень мин. 0,9 x В постоянного тока
время выхода макс. 10 мс
время отключения выхода макс. 200 нс
время пуска максимум 10 мс
остановка функции ожидания
резервный ток максимум. 10 мкА (40 МГц)
фазовый джиттер 12 кГц ~ 20,0 МГц < 1,0 пс среднеквадратичное значение
симметрия при 0.5 x VDC 45% ~ 55% тип. (40% ~ 60% макс.)
---
