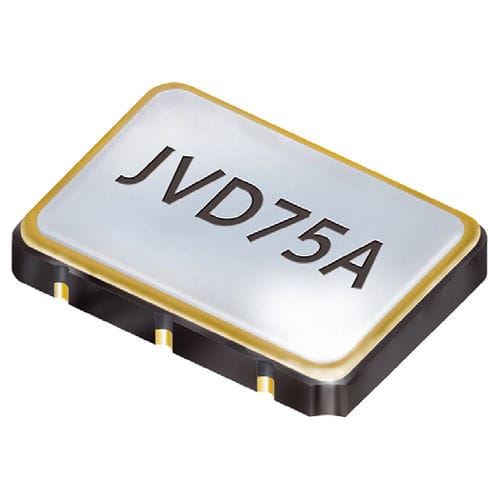

Осциллятор VCXO - LVDS
- SMD LVDS VCXO, 7,5 x 5,0 мм
- использует кристалл кварца по технологии MESA
- низкий уровень фазового шума + джиттер
- дополнительный выход LVDS, низкий уровень электромагнитных помех
- керамическая/металлическая упаковка
диапазон частот 50,0 ~ 700,0 МГц
стабильность частоты на всех* ± 25 ppm / ± 50 ppm
диапазон частотного вытягивания мин. ± 80 ppm
напряжение управления тяговым усилием 1,65 В ± 1,5 В**
входной импеданс управления тяговым усилием. мин. 60 к�
потребление тока 80 мА макс.
напряжение питания VDC 3,3 В ±5%
температура эксплуатации -10°C ~ +70°C / -40°C ~ +85°C
температура хранения -40°C ~ +85°C
время нарастания и спада выхода 1,0 нс (20% ~ 80% от Vpp)
Номер нагрузки. 100 � дифференциал
качание мин. 0.35 Vp-p
напряжение смещения 1,25 В ± 0,125 В
функция ожидания да
время выхода макс. 10 мс
время отключения выхода макс. 150 нс
время пуска максимум 10 мс
фазовый джиттер 12 кГц ~ 20,0 МГц < 1,0 пс среднеквадратичное значение
симметрия при 50% Vpp 45% ~ 55% типа. (40% ± 60% макс.)
---
