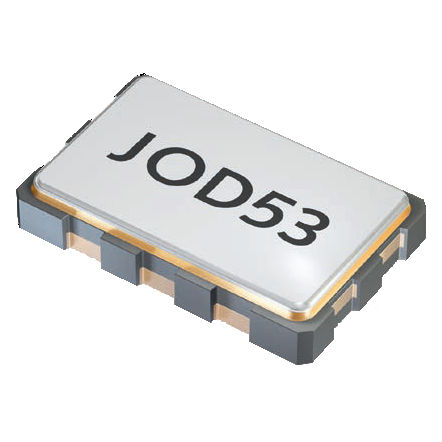

Генератор колебаний XO JOD53

электромеханическийSMDдля промышленности

Осциллятор JOD53 - LVDS - SMD низковольтный генератор низкого напряжения LVDS, 5,0 x 3,2 мм - управляет быстрой LVDS логикой - дополнительный выход, низкое электромагнитное излучение - компактный и плоский керамический / металлический пакет диапазон частот 65,0 ~ 190,0 МГц стабильность частоты на всех* ±25 ppm ~ ±100 ppm (см. таблицу 1) потребление тока 25 мА макс. напряжение питания VDC 3,3 В ±5 % / 2,5 В ±5 % температура эксплуатации -20°C ~ +70°C (TO) -40 ~ +85 ~ (T1) -40 ~ +125 °С (T2 ∆) -40 ~ +125 °С (T3 ∆) температура хранения -55 °C ~ +125 °C время нарастания и спада выхода 0,4 нс (20% ~ 80% от Vpp) Номер нагрузки. 100 � дифференциал Качание мин. 0.33 Vp-p тип. / 0.25 Vp-p мин. напряжение смещения 1,25 В ± 0,125 В время выхода макс. 10 мс время отключения выхода макс. 200 нс время пуска максимум 10 мс остановка функции ожидания резервный ток максимум. 10 мкА фазовый джиттер 12 кГц ~ 20,0 МГц < 0,5 пс среднеквадратичная частота симметрия при 50% Vpp 45% ~ 55% типа. (40% ~ 60%, если T3)
