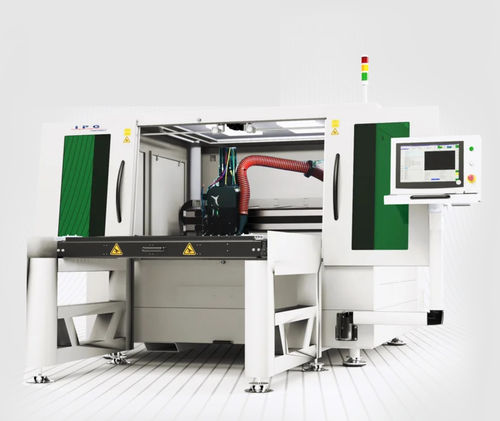

Сверлильно-резьбонарезной станок ЧПУ

вертикальныйвысокоскоростнойлазер

Обзор
LaserCube Driller — это система лазерного сверления, предназначенная для создания сотен равномерно расположенных отверстий в секунду на больших плоских деталях (фильтры, перфорированные листы). Обеспечивает область обработки 1 x 1 м при компактной занимаемой площади примерно 3,0 x 3,9 м и допускает быструю смену конфигураций. Опциональная программируемая функция резки позволяет вырезать или разделять готовые детали.

Ключевые возможности

• Скорость сверления: до 300 отверстий/с
• Диапазон диаметра отверстий: 60–3500 µm (зависит от конфигурации)
• Максимальная толщина детали: до 3 мм (зависит от конфигурации)
• Совместимость со всеми типами металлов, включая магнитные и отражающие (медь, алюминий)
• Поддержка различных форм отверстий (круглые, шестиугольные, квадратные) и смешанных типов в одной задаче
• Бесконтактный процесс, требующий только сжатого воздуха и электроэнергии

Производительность и надежность

• Волоконные лазеры IPG, подбираемые под задачу, для высокого качества пучка и высокой скорости
• Стабильность мощности обеспечивает постоянное качество обработки
• Низкие требования к обслуживанию: отсутствие газов, выравнивания зеркал и расходных материалов

Компоненты системы и удобство эксплуатации

• Гранитное основание для демпфирования вибраций и жесткости конструкции
• Линейные двигатели с прямым приводом для высокой точности позиционирования и скорости
• Механическая система зажима для фиксации деталей
• Интерфейс оператора: 17" монитор с клавиатурой и мышью; импорт CAD и автоматическая генерация матриц отверстий

Применения

• Высокопроизводительное сверление фильтров, перфорированных панелей и крупных плоских деталей (до 1 x 1 м)
• Производства, требующие высокой однородности отверстий и точного контроля шага

Технические характеристики

• Рабочий диапазон XY: 1000 x 1000 мм
• Область обработки: 1 x 1 м
• Точность позиционирования: ±25 μm
• Повторяемость позиционирования: <10 μm
• Оснастка для деталей: механическая система зажима
• Отображение и управление: 17" монитор с клавиатурой и мышью
• Контроллер/ПО: HMI, совместимая с G-code CNC
• Габариты (площадь установки): 3875 Д x 2200 Ш x 1800 В мм (тип. 3,0 x 3,9 м)
• Макс. скорость сверления: до 300 отверстий/с
• Диаметр отверстия: 60–3500 μm (зависит от конфигурации)
• Макс. толщина детали: до 3 мм (зависит от конфигурации)
• Вариация размера отверстия: <10% от диаметра
• Вариация шага отверстий: ±10 μm
• Источник лазера IPG и сверлильная голова IPG; интеграция лазера внутренняя или внешняя
