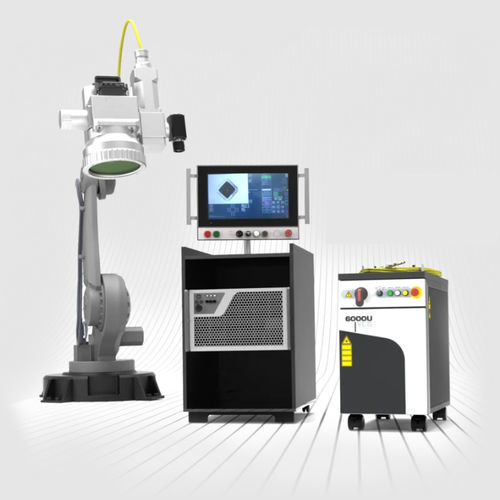

Сварочная установка Laser

автоматическаяроботизированная

Обзор
Интегрированная система лазерной сварки (ILWS) — модульное, готовое к внедрению решение для дистанционной волоконной лазерной сварки, объединяющее лазерные источники IPG, систему доставки луча с IPG‑сканерами высокой мощности, управляющее ПО и опциональные модули, такие как интегрированная система визуального контроля и измерение шва в реальном времени. ILWS упрощает настройку системы, программирование и запуск в производство для автоматизированных бесконтактных сварочных задач.

Ключевые преимущества

• Разработано для высокоскоростной лазерной сварки в производственных условиях
• Упрощённое позиционирование деталей снижает сложность оснастки
• Быстрая установка и наладка для интеграторов и заказчиков, выполняющих интеграцию самостоятельно

Гибкая подача луча
Сканеры IPG высокой мощности отклоняют луч по осям X и Y, обеспечивая дистанционную сварку на широкой рабочей площади. Такой подход поддерживает различные геометрии швов и несколько точек сварки на одной детали при минимальных механических перемещениях.

Высокая производительность сварки
ILWS предназначена для автоматизированных бесконтактных сварочных процессов в высокопроизводительных приложениях, таких как сборки аккумуляторов для электромобилей и hairpin‑компоненты электродвигателей. Источник лазера подбирается под конкретное применение для обеспечения требуемой проплавляемости и времени цикла при минимальном использовании оснастки.

Измерение шва в реальном времени
Опциональное измерение в процессе фиксирует каждый шов во время выполнения, обеспечивая трассируемость по шву и контроль качества. Это снижает потребность в разрушающем контроле после сварки и позволяет выдавать предупреждения при отклонениях процесса на основе данных о размерах шва.

Автоматическая коррекция положения детали
Опциональная интегрированная система визуального контроля обнаруживает смещение детали и автоматически компенсирует координаты сварки (коррекция до ±12 мм), снижая требования к подаче и точности оснастки.

Опции и аксессуары

• Реальное время — прямое измерение шва (мониторинг в процессе)
• Интегрированная система визуального контроля для автоматической коррекции положения детали
• Регулируемый узел воздушного ножа (Air‑Knife)

Внедрение и поддержка
ILWS поставляется как высококонфигурируемый пакет для интеграторов и конечных пользователей. IPG оказывает услуги по разработке технологического процесса и программированию системы для оптимизации каждой конфигурации по скорости и повторяемости сварки. Системы могут быть поставлены полностью интегрированными и готовыми к монтажу в цеху.

Технические характеристики

• Повторяемость позиционирования шва: <5 urad rms
• Дисплей и управление: 15,6 дюймовый сенсорный экран
• Программное обеспечение контроллера: ILWS Manager
• Лазерный источник IPG: волоконный лазер, подобранный под приложение
• Выходная мощность лазера: до 12 кВт
• Головка подачи луча: IPG высокомощный сканер
• Рабочая область сканера: до 250 x 250 мм
• Рабочее расстояние сканера: до 500 мм
• Измерение шва: реальное‑время прямое измерение шва (опция)
• Интегрированная система визуального контроля: автоматическая коррекция положения детали (опция)
• Air‑Knife: регулируемый узел воздушного ножа (опция)
