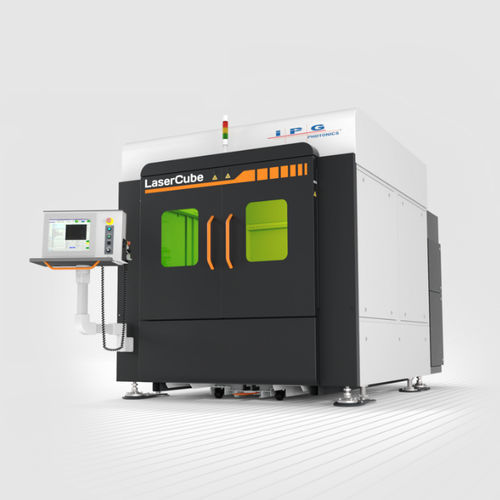

Система резки волоконный лазер LaserCube

для алюминиядля нержавеющей сталидля меди

Обзор
Фибровые лазерные системы резки LaserCube с плоским столом разработаны для быстрого и надежного прецизионного реза мелких деталей в производственной среде — от прототипирования до серийного производства. Источники IPG и промышленные компоненты обеспечивают контролируемые кромки реза для различных материалов и толщин — от тонких фольг до примерно 12,7 мм стали.

Ключевые характеристики

• Мощность лазера до 6 кВт (варианты IPG)
• Точность позиционирования: ±25 μm; повторяемость <10 μm
• Максимальная скорость резки: 1000 мм/с
• Компактная занимаемая площадь: ок. 5,7 м²
• Гранитная база для демпфирования вибраций и жесткости конструкции
• Высокоточные линейные двигатели и энкодеры

Конструкция и компоненты

• Плоская конфигурация с телескопическим выдвижным ящиком и металлическим столом для резки
• Режущая головка IPG и выбираемая лазерная установка IPG (внутренняя или внешняя интеграция)
• Опциональный роторный модуль для резки труб; опциональная внешняя паллетная опора для тяжёлых листов
• Ручная фиксация деталей в комплекте; пневматическая фиксация — опция

Программное обеспечение и управление

• Предустановленное и протестированное ПО IPG; удобный HMI, совместимый с G-code CNC
• Интегрированное управление лазером, движением, подачей луча, параметрами процесса и системой визуального контроля
• Отображение G/M-кода в реальном времени с управлением производства (пауза/возобновление)
• Редактируемая библиотека таблиц параметров резки и возможность Nesting на станке

Визуальная регистрация (опция)

• Опциональная система зрения для точного позиционирования резов при изменении расположения деталей или меток
• Подходит для предварительно обработанных материалов (трафаретная печать, штампованные детали, химически травленные компоненты)
• Автоматическая компенсация размерных отклонений и погрешностей размещения оператором
• Поддержка комбинированных процессов лазер + штамповка при интеграции с существующими прессами

Надежность и обслуживание

• Фибровая конструкция лазера без зеркал в источнике снижает расходные материалы и необходимость юстировки
• Стабильный выход IPG-лазеров и прочная механика минимизируют простои и обеспечивают долговременную стабильность процесса

Технические характеристики

• Максимальная скорость резки: 1000 мм/с
• Мощность лазера: до 6 кВт (конфигурируется)
• Материалы: нержавеющая/углеродистая сталь, алюминий, латунь, медь, ламинированные фольги
• Рабочий диапазон XYZ: 1250 x 1250 x 75 мм (роторный модуль опционально)
• Точность позиционирования: ±25 μm; повторяемость <10 μm
• Загрузка материала: телескопический ящик с металлическим рабочим столом; опциональная внешняя паллетная опора; опциональная автоматическая подача
• Оснастка: ручное зажимание; опционально пневматическое
• Программное управление: HMI, совместимое с G-code CNC
• Отображение и управление: 17" монитор с клавиатурой и мышью
• Безопасность и соответствие: класс лазерной безопасности 1; сертификация CE
• Подача луча: режущая головка IPG; лазерная установка подбирается под задачу
