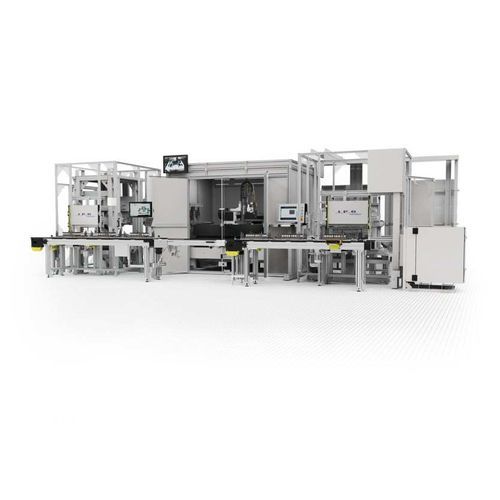

Роботизированная линия сборки

автоматизированнаядля сваркидля электрических элементов

Обзор
Автоматизированные производственные линии для сборки, сварки и тестирования аккумуляторов EV. IPG Photonics Corporation поставляет конфигурируемые системы, интегрирующие загрузку и сингуляцию ячеек, высокоскоростную волоконно‑лазерную сварку «ячейка‑к‑шинке», цифровую проверку швов и сборку модулей/пакетов. Линии поддерживают prismatische, cylindrical, pouch и blade форматы ячеек и могут включать разработку процессов, индивидуальный инструмент, монтаж и сервисную поддержку.

Ключевые характеристики

• Полностью автоматизированные линии для сборки, сварки и тестирования аккумуляторов
• Конфигурируемы для prismatische, cylindrical, pouch и blade ячеек
• Высокоскоростная волоконно‑лазерная сварка (AMB, single‑mode) и поддержка OTF
• Интегрированный мониторинг процесса, цифровая проверка швов и полная прослеживаемость
• Опции: онлайн‑измерение сварки в реальном времени и методы неразрушающего контроля

Процесс (типичный)

• 1. Загрузка и инспекция ячеек — поступающие ячейки сингулируются, инспектируются и сортируются на конвейере; годные ячейки устанавливаются в рамки модулей, брак удаляется.
• 2. Сварка ячейка‑к‑шинке — оптимизированные волоконные лазеры сваривают ячейки с шинками с настраиваемыми параметрами для максимальной скорости и минимизации разбрызгивания.
• 3. Цифровая проверка швов — неразрушающие измерения сопротивления (bed‑of‑nails) проверяют каждый шов; 100% данных тестов сохраняются для прослеживаемости.
• 4. Сборка модулей и герметизация — сборка корпуса и роботизированная wobble/seam‑сварка обеспечивают герметичность; герметичные пакеты проходят финальные функциональные испытания.

Лазеры и передача луча

• AMB (Adjustable Mode Beam) двухлучевые лазеры для уменьшения дефектов шва при высокой пропускной способности
• On‑The‑Fly (OTF) сварка для точных швов при движении головки (конфигурации часто >10 ячеек/с)
• Мощные single‑mode волоконные лазеры, оптимизированные для отражающих металлов (медь, алюминий)
• Опциональное онлайн‑измерение шва в реальном времени и запатентованный мониторинг процесса для 100% QA и оповещений о дрейфе процесса

Дополнительные производственные возможности

• Резка и насечки электродных фольг
• Сушка электродных паст на анодных/катодных фольгах
• Лазерная очистка для восстановления, переработки и подготовки поверхности без агрессивных химикатов
• Маркировка корпусов аккумуляторов для идентификации и прослеживаемости

Технические характеристики

• Семейство продукции: EV Battery Manufacturing Lines
• Производитель: IPG Photonics Corporation
• Тип продукта: автоматизированные системы сборки, сварки и тестирования аккумуляторов
• Поддерживаемые форматы ячеек: prismatische, cylindrical, pouch, blade
• Основные функции: сингуляция и инспекция ячеек; сварка ячейка‑к‑шинке; цифровая проверка сопротивления шва; сборка модулей и герметизация пакетов
• Технологии сварки: волоконные лазеры (AMB двухлучевые, single‑mode высокой мощности), OTF
• Контроль качества: опциональное онлайн‑измерение шва; запись 100% данных тестов для прослеживаемости
• Типичная производительность: сварка настроена на >10 ячеек/с в зависимости от типа ячейки и конфигурации
• Объем поставки: модульные системы до полных производственных линий, разработка процесса, индивидуальный инструмент, установка и сервис
