Система обогрева

Обзор

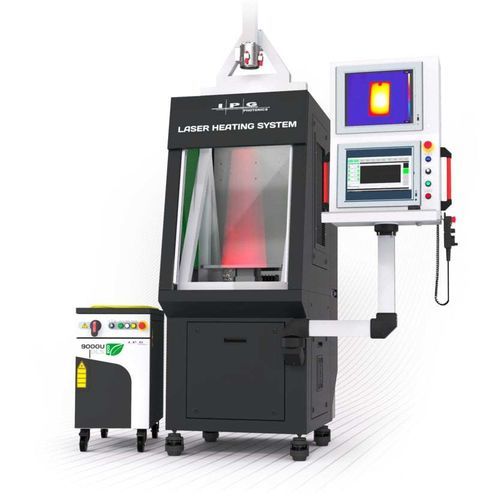

Лазерная система нагрева DLS-ECO представляет собой комплексную рабочую станцию для внутренней разработки процессов лазерного нагрева, отверждения и сушки. Система интегрирует лазеры IPG DLS с проекционной оптикой в корпусе класса 1, обеспечивая безопасную и воспроизводимую разработку технологических процессов для промышленных применений.

Ключевые характеристики

• КПД лазера DLS-ECO: 55%
• Совместимость с IPG DLS серии (4,5–20 кВт)
• Проекционная оптика и проекционная головка IPG для контролируемой подачи луча
• Интегрированное видимое и инфракрасное видеонаблюдение; опциональная тепловизионная камера FLIR и контур управления пирометром
• Рабочий стол: водяное охлаждение холодной пластины; опции — встроенный воздушный нож и подача газа
• HMI с двумя мониторами и ПО IPG Core; ручная загрузка деталей
• Удаление дымов с контролем потока, температуры и VOC

Устойчивое и энергоэффективное нагревание и сушка

• БЫСТРО: Лазерные процессы могут быть до 10× быстрее, чем традиционные печи и конвекционные печи.
• ЭФФЕКТИВНО: Энергия подается только на целевую поверхность, что снижает непроизводительные потери тепла.
• ЭКОЛОГИЧНО: Полностью электрическое решение снижает зависимость от процессов на основе ископаемого топлива.

Точное управление процессом сушки
Среда «холодной» лазерной печи позволяет применять расширенную метрологию и управление в замкнутом цикле, невозможные в традиционных печах высокой температуры. Контроль пирометром и управляющие контуры обеспечивают точное поддержание температуры и воспроизводимые циклы сушки.

Контур управления сушкой (последовательность)

• 1. Лазер на полной мощности быстро разогревает материал до целевой температуры для начала сушки.
• 2. Контур управления предотвращает превышение материалом целевого температурного диапазона.
• 3. Контур оптимизирует мощность лазера во время удаления влаги для стабилизации скорости сушки.
• 4. Контур снижает мощность и выключает лазер по завершении удаления влаги.

Технические характеристики

• КПД лазера DLS-ECO: 55%
• Ход Z‑лифта: 600 мм
• Область подсветки (XY): ~90 x 90 мм (мин) до ~200 x 200 мм (макс)
• Рабочий стол: водяное охлаждаемая холодная плита; опционально интегрированный воздушный нож и подача газа
• Загрузка деталей: ручная
• Отображение и управление: два монитора с клавиатурой и мышью
• ПО контроллера: IPG Core HMI
• Визион: видимый и инфракрасный диапазоны; опциональная тепловизионная камера FLIR
• Тепловая метрология: опциональный контур управления пирометром
• Удаление дымов: вытяжка с контролем потока, температуры и VOC
• Габариты (Ш x Г x В): 1000 x 1260 x 3050 мм
• Лазерный источник IPG: серия DLS (4,5–20 кВт); интеграция лазера внешняя
• Головка передачи луча: проекционная головка IPG
